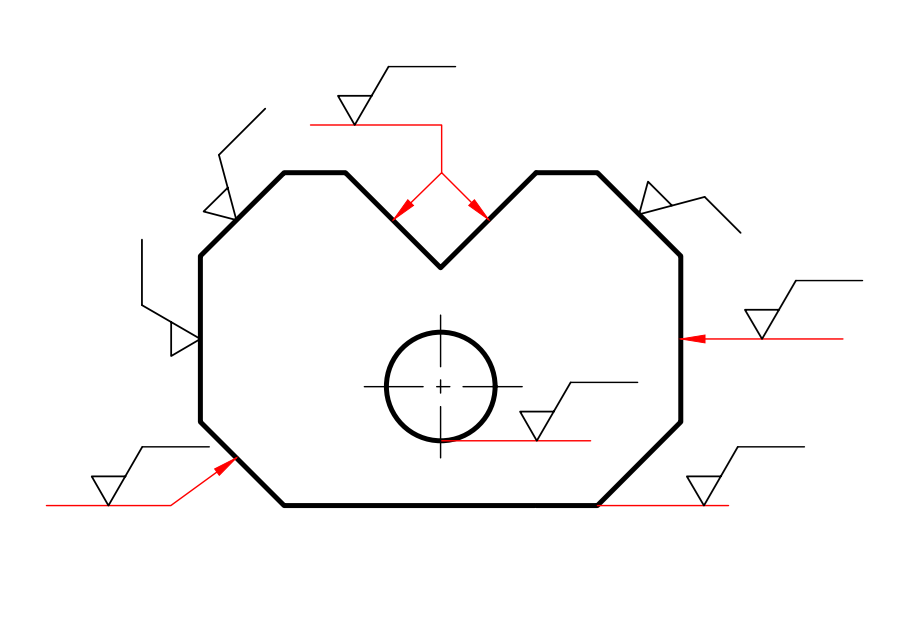

Yüzey işleme işaretlerinin
yüzeylerde ve kılavuz çizgilerinde
gösterilmesi |

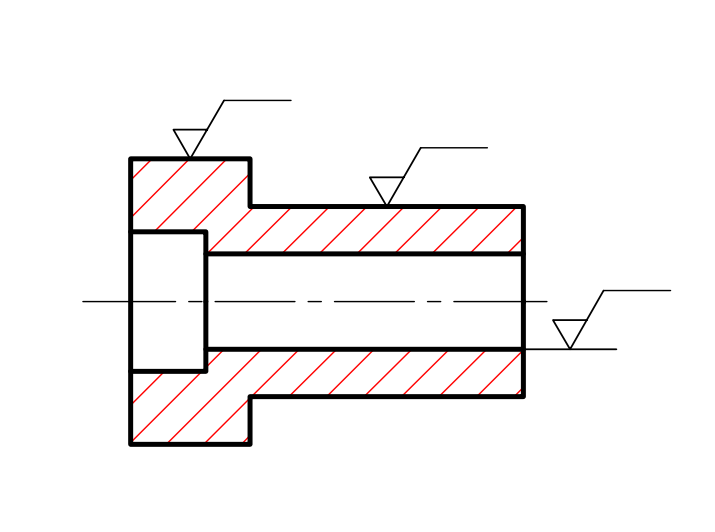

Yüzey işleme işaretlerinin
silindirik parçalarda
gösterilmesi |
 |
 |
| |
Yüzey işleme işaretlerinin
ölçü bağlama çizgisi üzerinde
gösterilmesi |

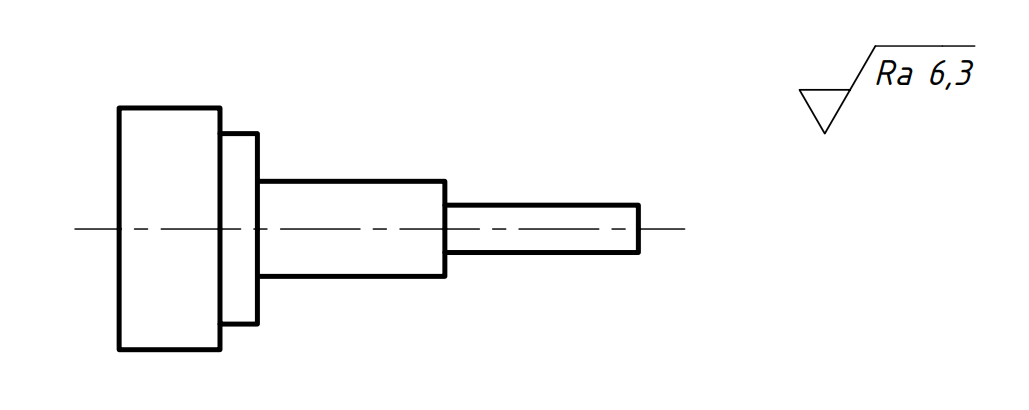

Yüzey işleme işaretlerinin
sağ üstte
gösterilmesi |
 |
 |
| |

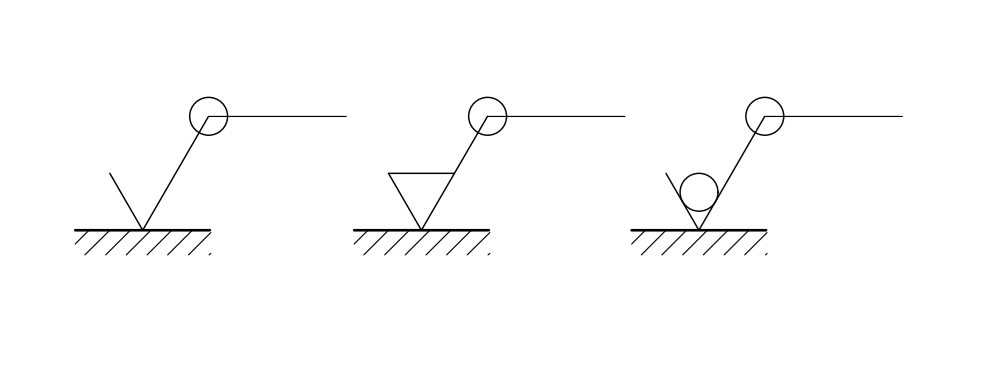

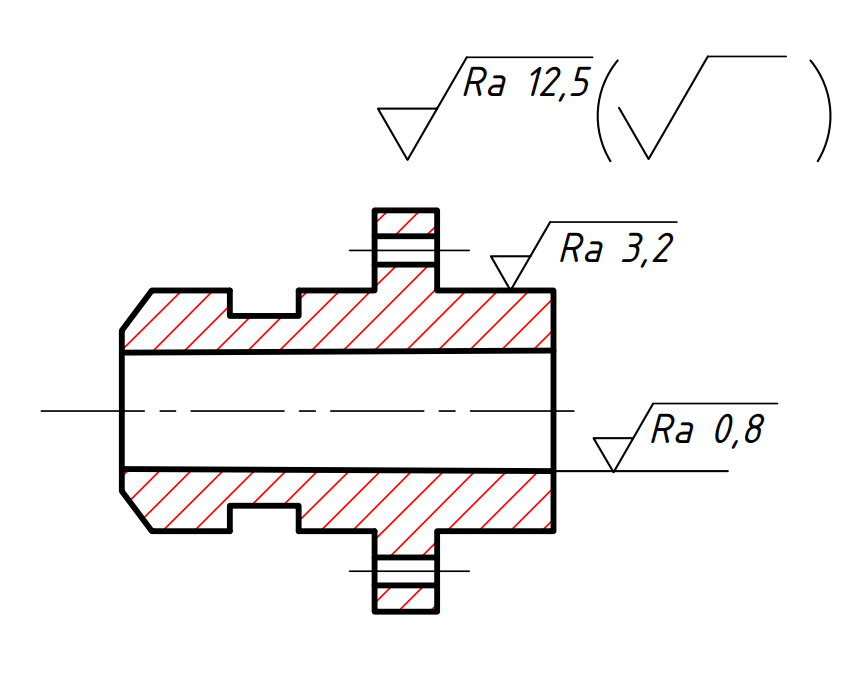

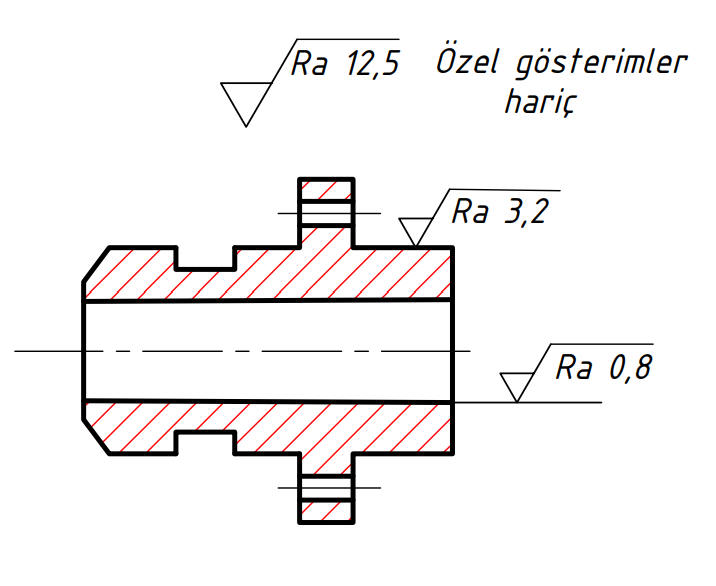

Parçanın sembol konulmayan kısımları tek bir kalitede işlenecek ise
diğer kısımlar için işleme işareti aşağıdaki gibi 3 farklı şekilde gösterilir: |
 |
 |
 |
|
| |

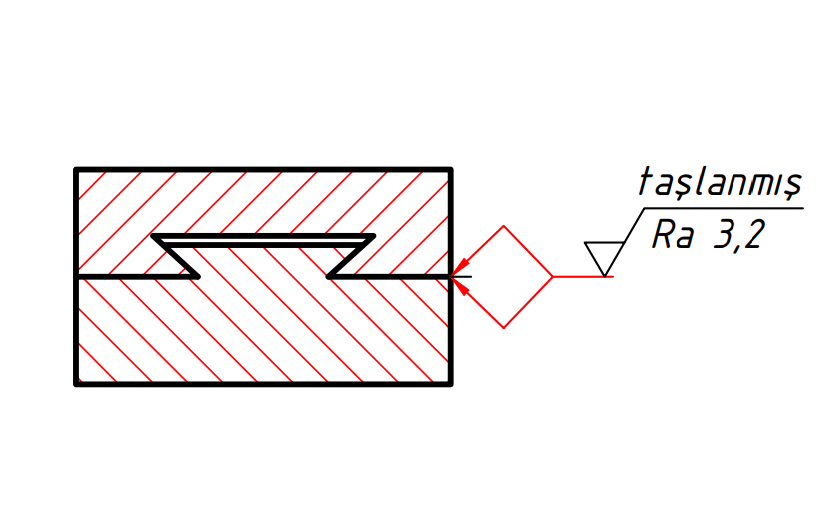

Birbirine temas eder biçimde çizilmiş yüzeylerin
yüzey işleme işaretleri resimdeki gibi gösterilir |
 |
| |

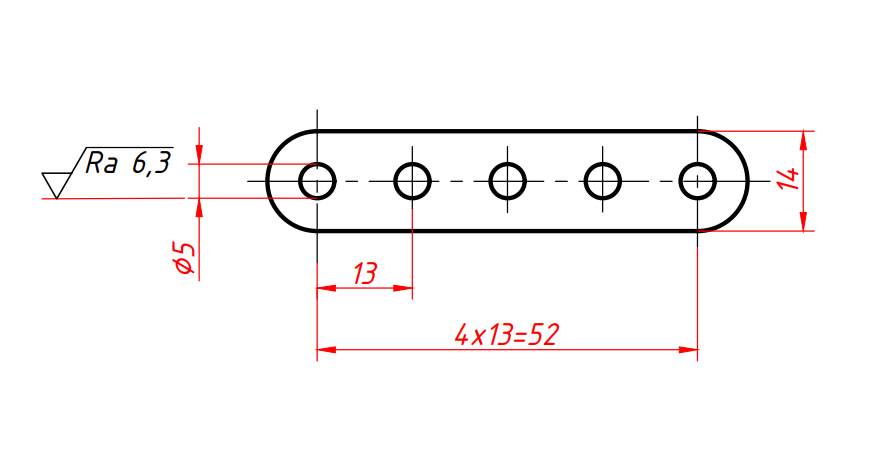

Eşit aralıklı şekillerin yüzey
işleme değerlerinin gösterilmesi |

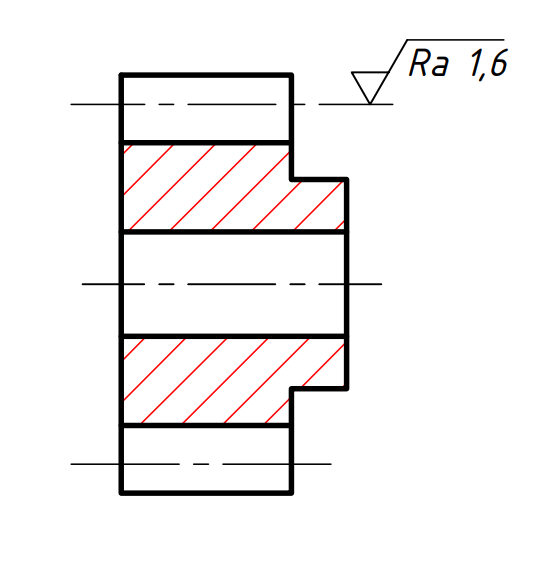

Dişli çarklarda diş yüzeyleri için
yüzey işleme değerleri gösterimi |
 |
 |
| |
Özel yapım usülü gösterimi |

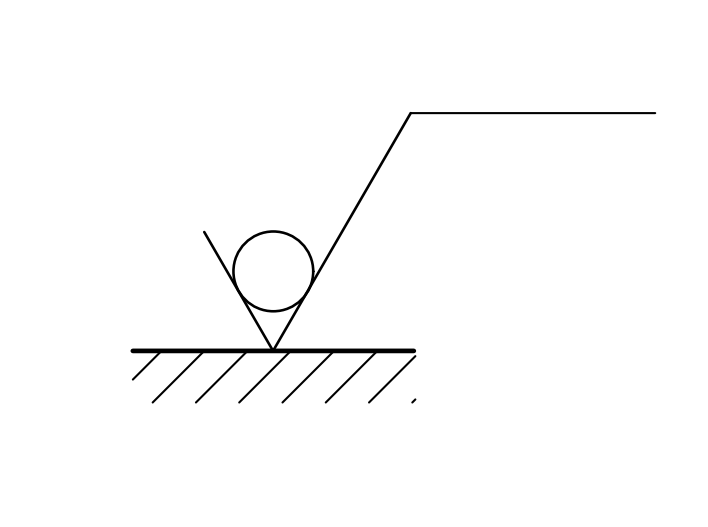

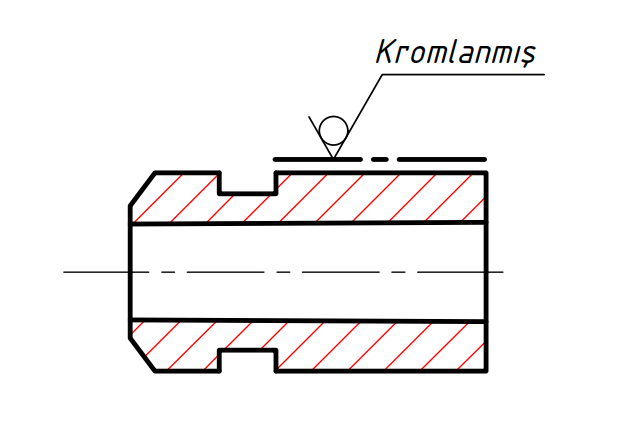

Önceden kromlanmış yüzeyin gösterimi,
daire ile şuan talaş yapılması istenmediği gösterilir |
 |
 |
