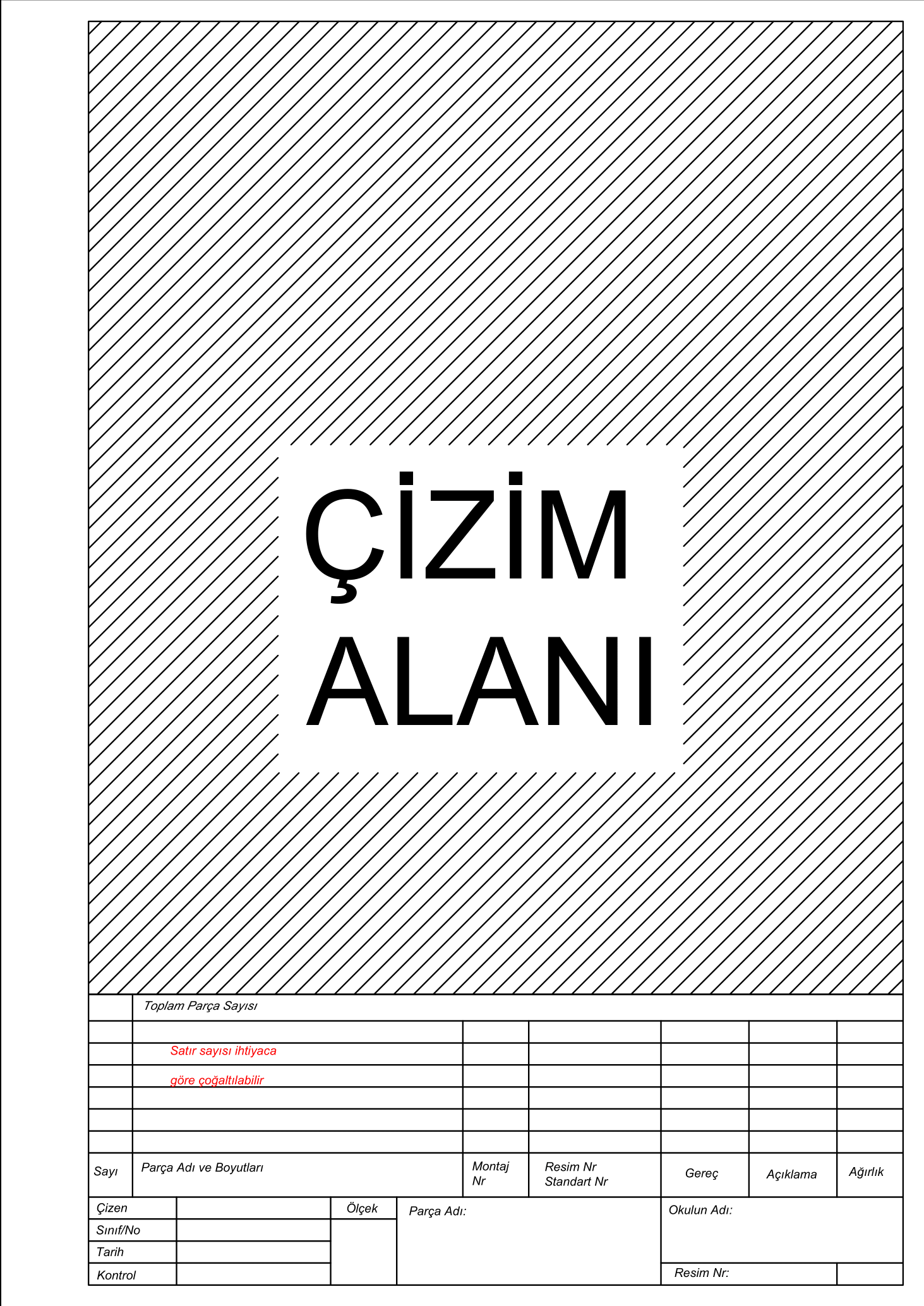

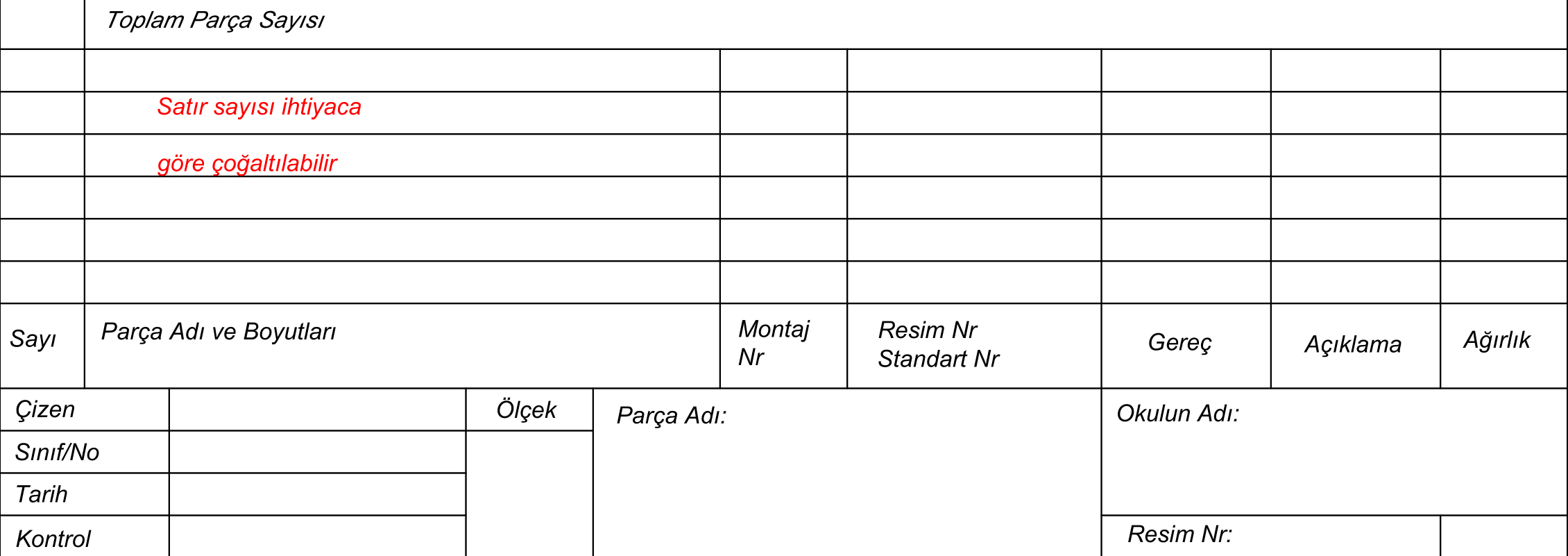

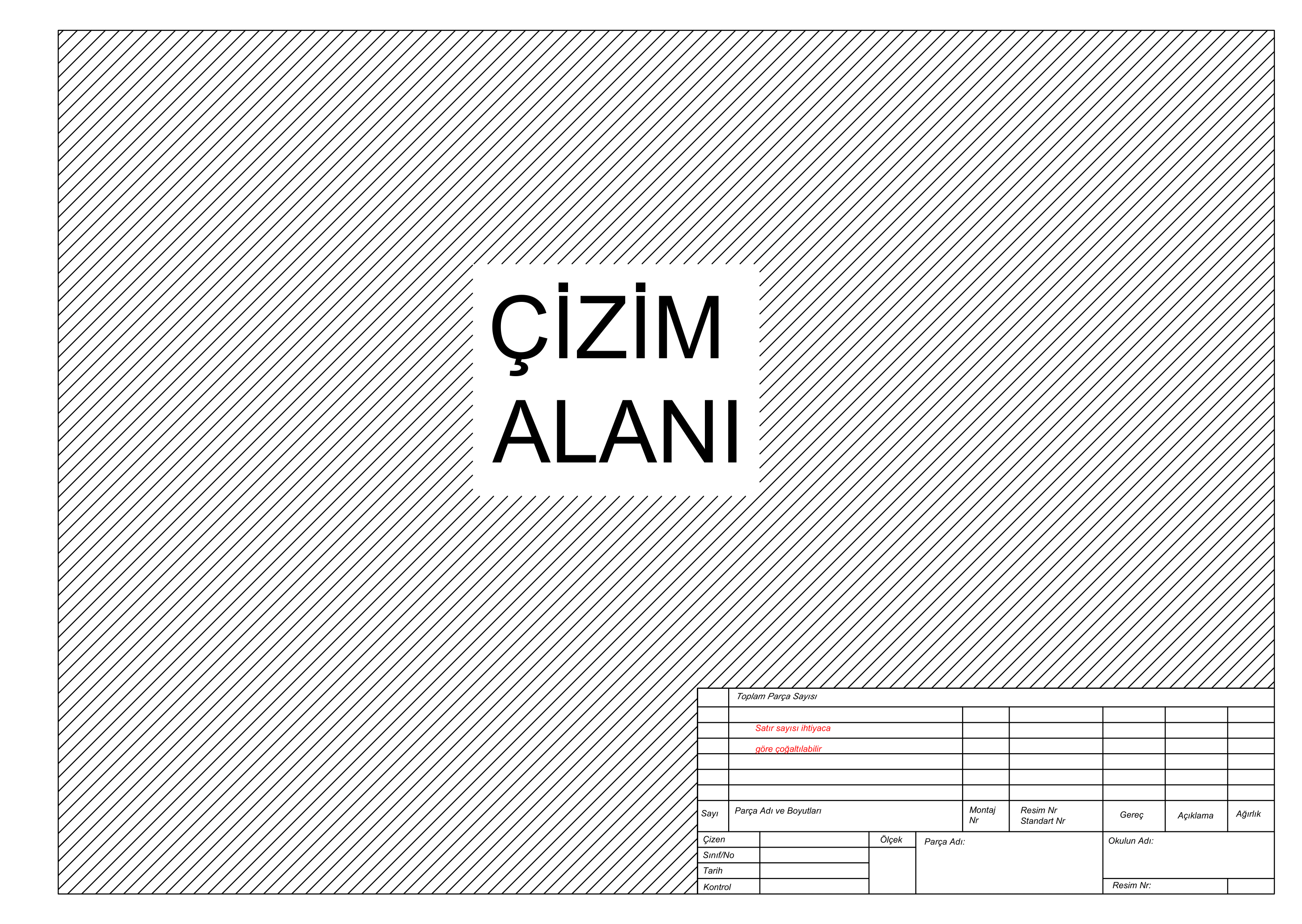

| Antette Yer Alan Bazı Terimlerin Anlamı |
| Toplam Parça Sayısı: |
Montaj resminde kullanılan toplam parça sayısını belirtir. Bu bilgi, montajı oluşturan bileşenlerin tümünü tanımlamak ve kaç parça kullanıldığını göstermek için önemlidir.
Örnek: Eğer bir makinenin montajında 10 farklı parça kullanılıyorsa, buraya "10" yazılır.
|
| Parça Adı ve Boyutları: |
Çizimde yer alan parçaların adı ve boyutlarını belirtir. Bu bilgi, çizimin hangi parçalardan oluştuğunu ve her bir parçanın fiziksel özelliklerini açıklar.
Örnek: "M12 Cıvata, 100 mm uzunluk" gibi bir bilgi girilir.
|
| Sayı: |
Bu sütun, çizimdeki her bir parçanın kaç adet olduğunu gösterir.
Örnek: Eğer montajda iki adet cıvata kullanılıyorsa, "Sayı" sütununa "2" yazılır.
|
| Montaj Nr: |
Montaj projelerinde her parçanın hangi alt montaj veya ana montajda kullanıldığını belirten benzersiz bir numaradır.
Bu numara, özellikle büyük projelerde veya karmaşık sistemlerde parçaların doğru montaja ait olup olmadığını anlamak için kullanılır.
Her montaj adımı belli bir sıra ve düzende ilerlediğinden parça numaraları karışıklığı önler ve montajın takibini kolaylaştırır.
Ayrıca bu numara, proje boyunca kullanılan parçaların her birinin ayrı ayrı belgelenmesini ve izlenmesini sağlar.
Örnek: Montaj Nr için bir fabrika montaj hattını düşünelim. Örneğin, bir bisiklet montajında pedal montajı için "P302" numaralı bir alt montaj tanımlanmış olsun. Bu alt montaj numarası, pedal montajının tüm işlemlerini ve bu montajda kullanılan parçaların detaylarını gösterir. Eğer ileride pedal montajında bir sorun tespit edilirse, bu numara referans alınarak hangi aşamada hata olduğu ve kullanılan parçaların kontrolü yapılabilir.
|
| Resim Nr / Standart Nr: |
Parçanın teknik resim numarası veya kullanılan standart numarasını gösterir. Özellikle standart parçalar kullanıldığında veya parça daha önce çizilmişse, o parçayı referans almayı sağlar.
Örnek: "Resim Nr: 5678", yani parçanın çizimi bu numarayla kayıtlıdır.
|
| Gereç: |
Çizimde kullanılan malzemeyi belirtir. Bu bilgi, parçanın üretiminde hangi malzemelerin kullanılacağını gösterir.
Örnek: Gereç: Çelik
|
|
|
