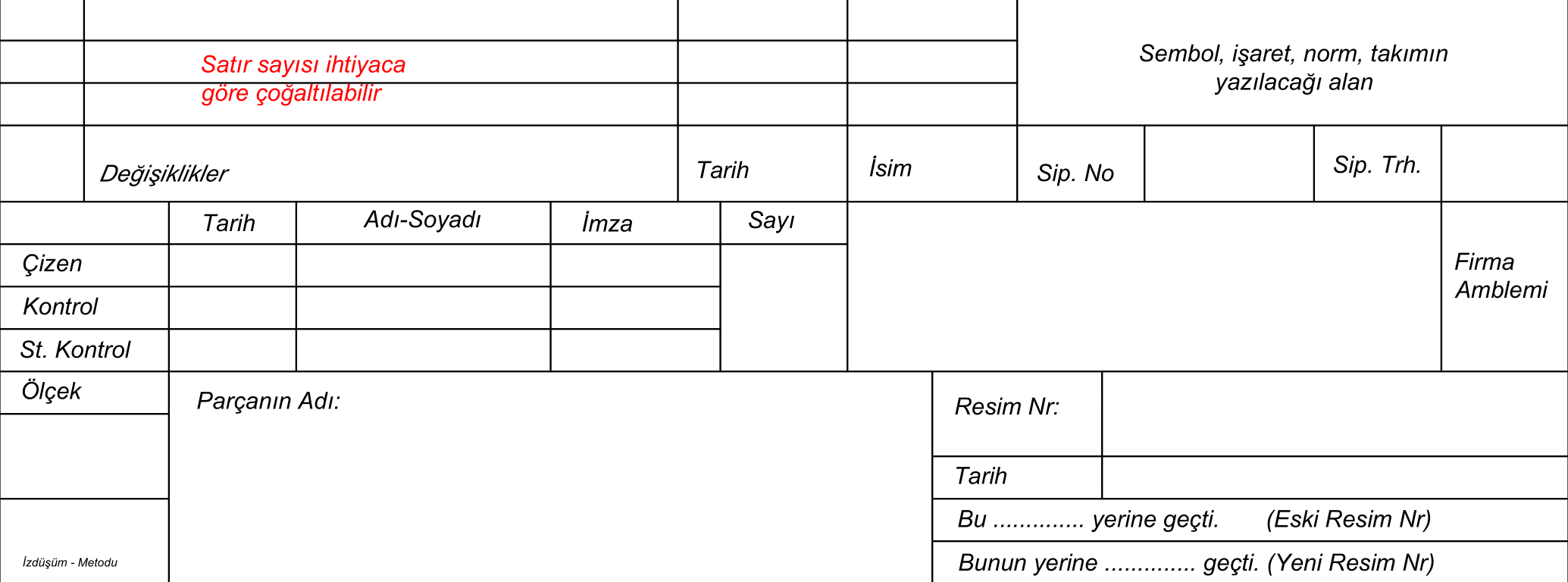

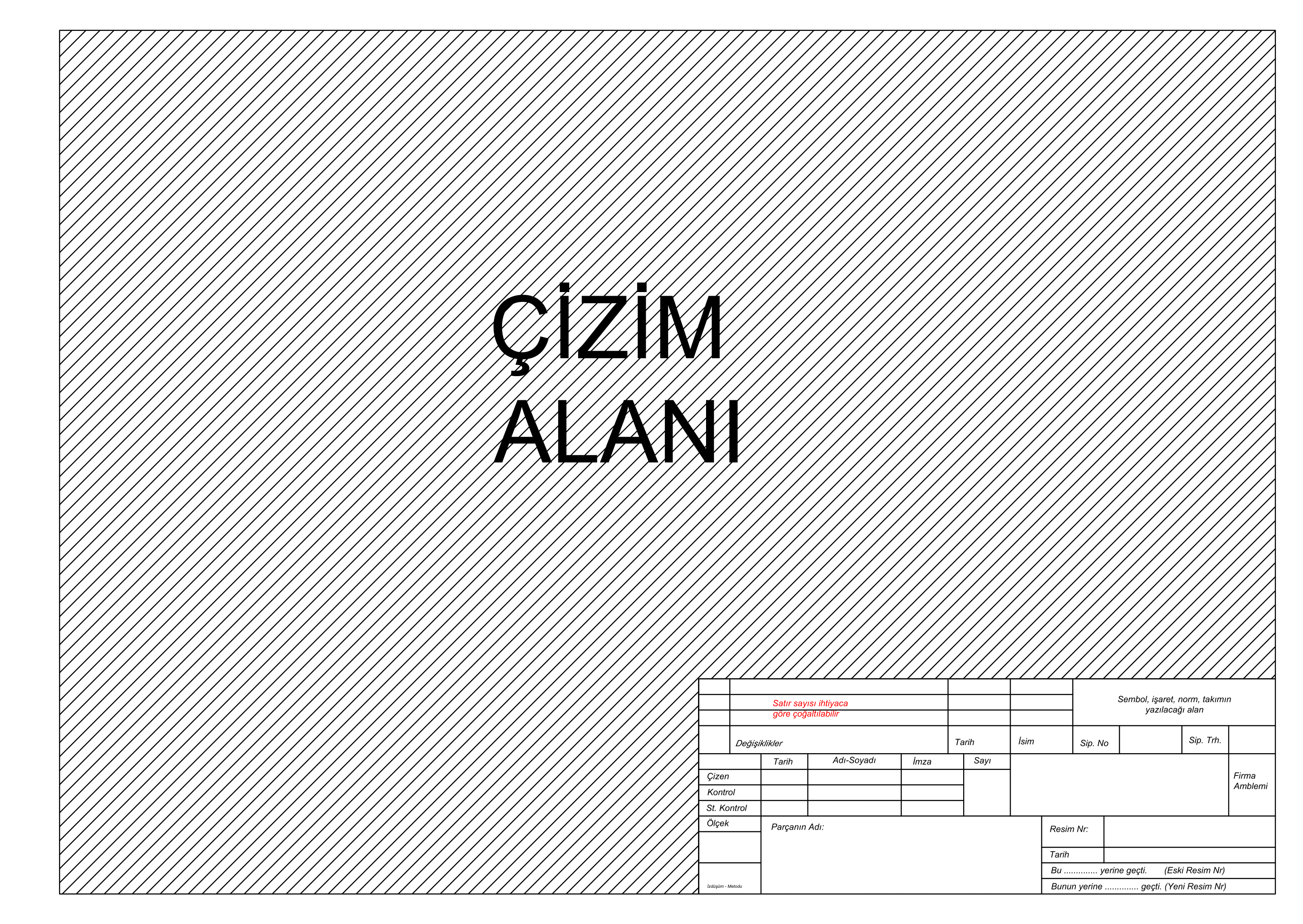

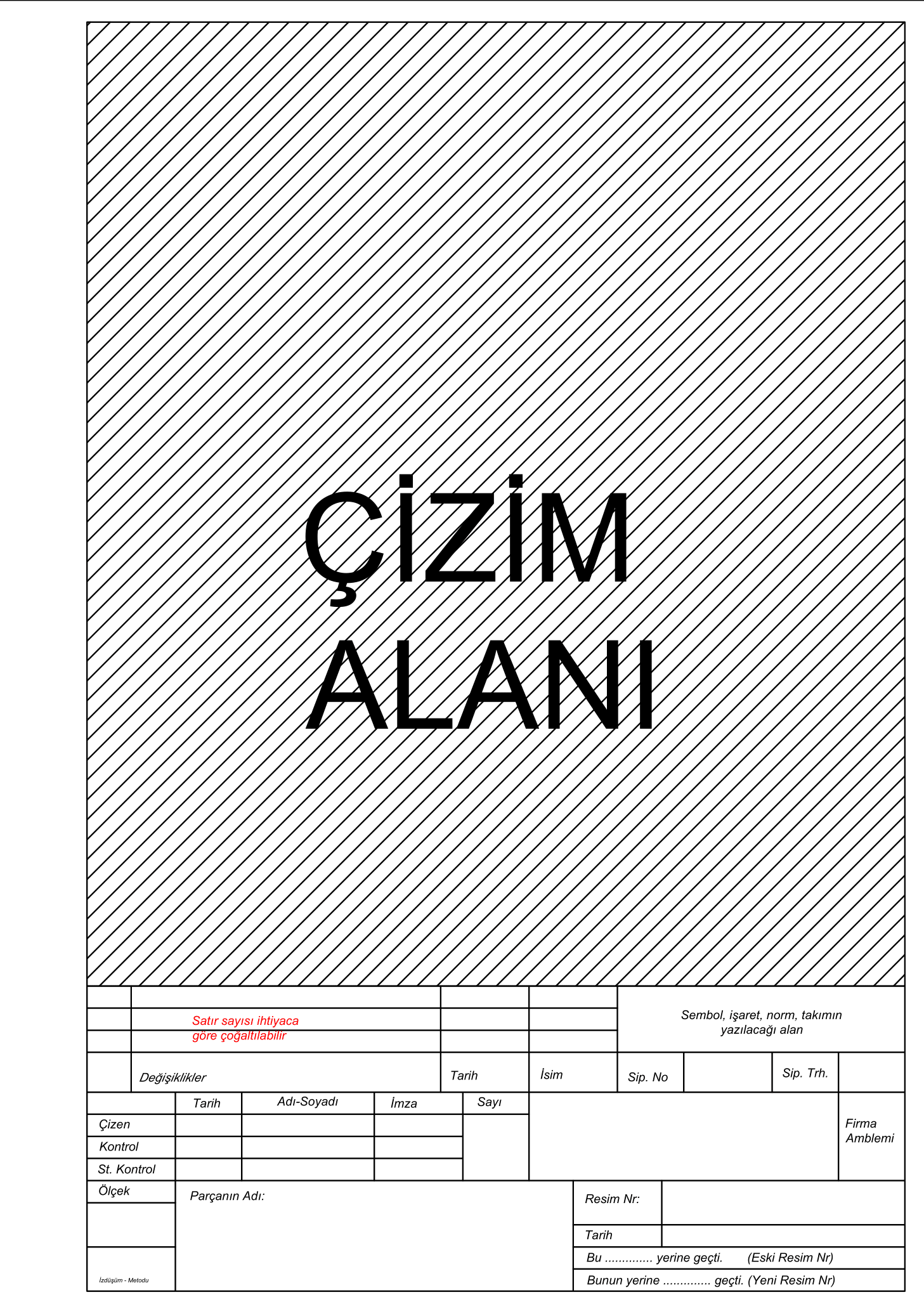

| Antette Yer Alan Bazı Terimlerin Anlamı |
| Değişiklikler: |
Teknik çizimde yapılan değişikliklerin belgelendiği alan. Her değişiklik tarihi ve açıklamasıyla birlikte buraya yazılır.
Örnek: 05.09.2024 - Vida deliklerinin çapı 10mm’den 8mm’ye düşürüldü. |
| St. Kontrol (Standart Kontrol): |
Standartlara uygun olup olmadığını kontrol eden kişi bu kutucuğa adını yazar. Ürün belirli kalite standartlarına göre imal edilecekse bu aşama özellikle kritiktir.
Örnek: Mehmet Kaya (Standartlar ve normlara uygunluk kontrolü.) |
| İzdüşüm - Metodu: |
Teknik çizimlerde kullanılan projeksiyon yöntemini belirten alandır. İzdüşüm, 3 boyutlu bir nesnenin 2 boyutlu bir düzlemde nasıl gösterileceğini belirler. Farklı izdüşüm metotları, çizilen parçanın hangi açıdan bakıldığında ne şekilde gösterileceğini belirler ve bu, parçanın doğru bir şekilde okunmasını ve anlaşılmasını sağlar. (Bu konu ileride işlenicek)
Örnek: Üçüncü Açı İzdüşümü |
| Bu ... yerine geçti. (Eski Resim Nr): |
Yapılan bir güncellemede, eski teknik resmin yerine geçen yeni resmin numarası yazılır. Bu çizim geçmişini takip etmeyi sağlar.
Örnek: Bu 12345-T01 yerine geçti. |
| Bunun yerine ... geçti. (Yeni Resim Nr): |
Güncellenen bir teknik çizim yapıldığında eski resmin yerini alan yeni resim numarası buraya yazılır.
Örnek: Bunun yerine 12345-T02 geçti. |
|
|
