İzdüşümler

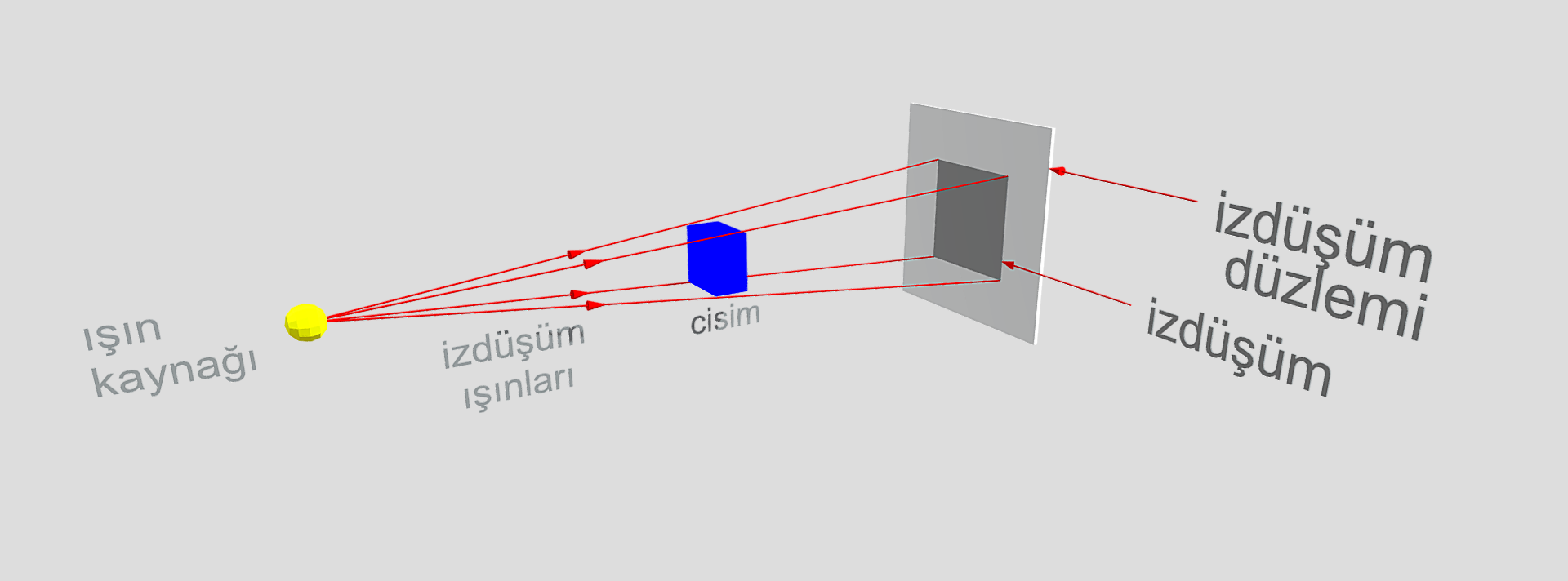

Teknik resimde izdüşüm, bir nesnenin belirli bir düzleme veya eksene, belirli bir yönde yansıtılarak elde edilen iki boyutlu görüntüsüdür.
Daha anlaşılır olması için izdüşüm düzlemini kağıt, izdüşümü de gölge gibi düşünebiliriz.(şimdilik)
İzdüşüm yöntemi, üç boyutlu nesnelerin iki boyutlu kağıt üzerinde doğru ve anlaşılır bir şekilde temsil edilmesi amacıyla kullanılır.
Bu yöntem, özellikle mühendislik, mimarlık ve endüstriyel tasarım gibi alanlarda yaygın olarak uygulanır.

2 / 15

Merkezi (Konik) İzdüşüm

Mimari, inşaat ve dekorasyon çizimlerinde kullanılır.
İmalat işleri çizimlerinde pek tercih edilmez.

3 / 15

Paralel İzdüşümler

Cismin ön görünüşü ile izdüşüm boyutu aynıdır.
Fakat eğik izdüşümde bu durum farklıdır.

4 / 15

Temel İzdüşüm Düzlemleri

Metrik ölçü sistemini kullanan ülkeler 1. bölgeyi kullanır.
Parmak ölçü sistemini kullanan ülkeler 3. bölgeyi kullanır
TS ISO 5458-2'de 1. bölge standarttır.

Diedr Düzlemi

1. bölgeye "Diedr Düzlemi" denir.
Temel izdüşüm düzlemleri alın, profil ve yatay düzlemden oluşur.
Alın Düzlemi: Cismin ön görünüşünün izdüşümü buraya yansıtılır.
Profil Düzlemi: Cismin sol yanından verilen ışık ile izdüşümü bu bölgeye yansıtılır.
Yatay Düzlem: Cisme üstten verilen ışık ile cismin izdüşümü buraya yansıtılır.

Epür Düzlemi

Diedr düzleminin açılmış haline "Epür Düzlemi" denir.

5 / 15

Cisimlerin İzdüşümleri
Noktanın İzdüşümü

Noktanın düzlemler ile mesafesine "Noktanın Koordinatları" denir.
Noktanın izdüşüm düzlemlerine olan mesafeleri kot, aralık ve uzaklık olarak adlandırılır.

Kot: Noktanın yatay düzleme mesafesi
Aralık: Noktanın profil düzlemine mesafesi
Uzaklık: Noktanın alın düzlemine mesafesi

6 / 15

Cisimlerin İzdüşümleri

Doğru Parçalarının İzdüşümleri

Soldaki çerçevede, izdüşüm düzlemlerine; dik, paralel ve gelişi güzel şekilde çizilmiş BC doğru parçası gösterilmiştir.

BC doğru parçasının izdüşümü alın, profil ve yatay düzlemlere nasıl yansıdığı Diedr ve Epür düzlemlerinde gösterilmiştir.

7 / 15

Cisimlerin İzdüşümleri

Düzlemlerin İzdüşümleri

Soldaki çerçevede, izdüşüm düzlemlerine; dik, paralel çizilmiş BCDE ve gelişi güzel şekilde çizilmiş BCD düzlemi gösterilmiştir.

Düzlemlerin izdüşümü alın, profil ve yatay düzlemlere nasıl yansıdığı Diedr ve Epür düzlemlerinde gösterilmiştir.

8 / 15

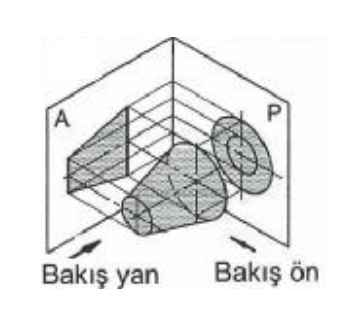

Cisimlerin İzdüşümleri - Bölgeler

Yalnızca 1. ve 3. bölgeler kullanılır. Çünkü düzlemler açıldığında(Epür) bu 2 bölgenin düzlemleri çakışmaz.
--------------------------------------------------------------------------------------

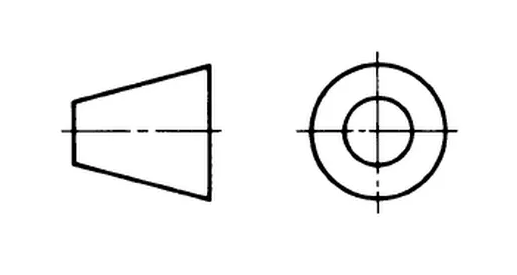

Ülkemizde ve Avrupada 1. Bölge kullanılır. (1. İzdüşüm Metodu (ISO-E))
Antette gösterim şekli:

Bu metotta parça ışın ile düzlem arasındadır.
--------------------------------------------------------------------------------------

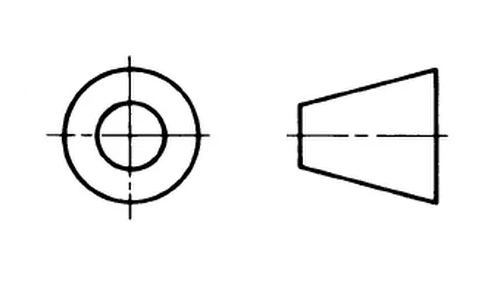

ABD ve İngiltere gibi ülkelerde 3. Bölge kullanılır.
(3. İzdüşüm Metodu (ISO-A))
Antette gösterim şekli:

Bu metotta parça ışın ve düzlem arkasındadır.

3. Bölge düzlemi saydam kabul edilmelidir. Parça kopya çekerek çizilir.
