Yüzey İşleme İşaretlerinin
Kullanımı

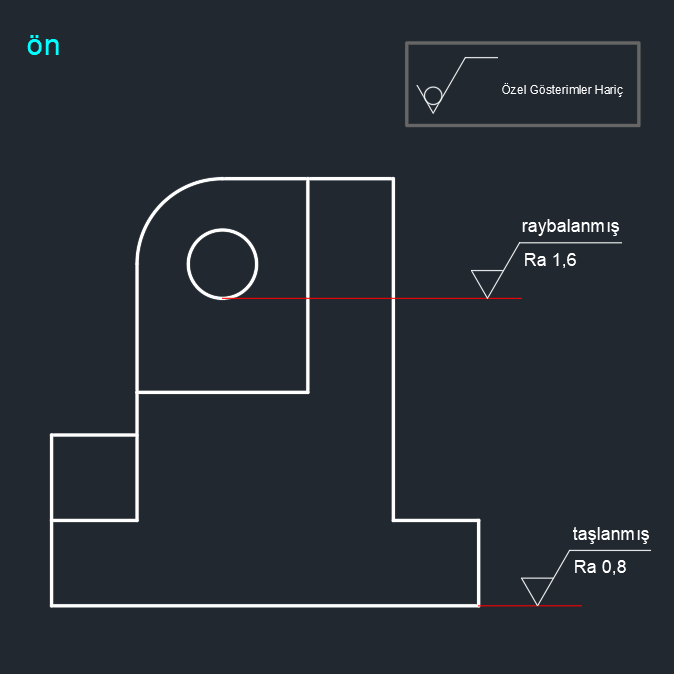

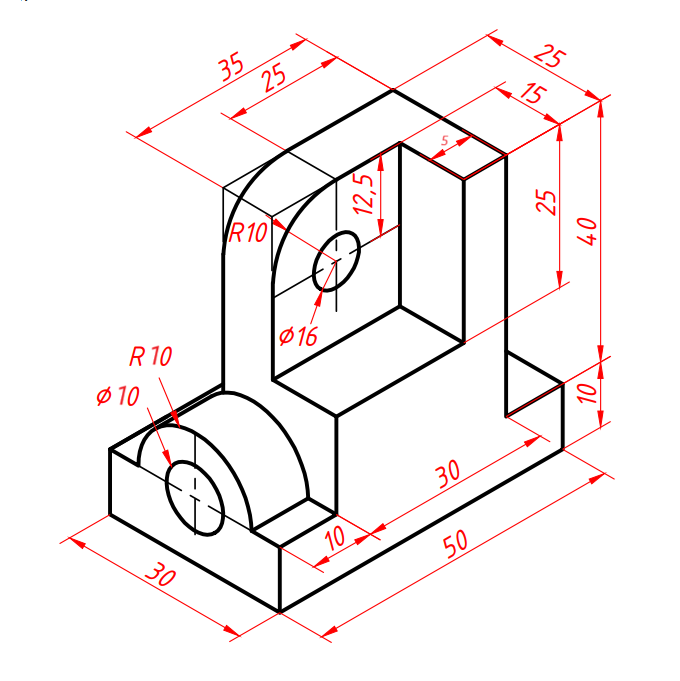

Örnek 1

Yanda perspektifi verilen parçanın üç görünüşünü çiziniz.

- Parçanın alt kısmı 0,8 μm kalitesinde taşlanacaktır.

- ∅16'lık delik 1,6 μm kalitesinde raybalama yapılacaktır.

- Diğer yüzeyler ise dökümden çıktığı hali ile bırakılacakır.


2 / 3

Yüzey İşleme İşaretlerinin
Kullanımı

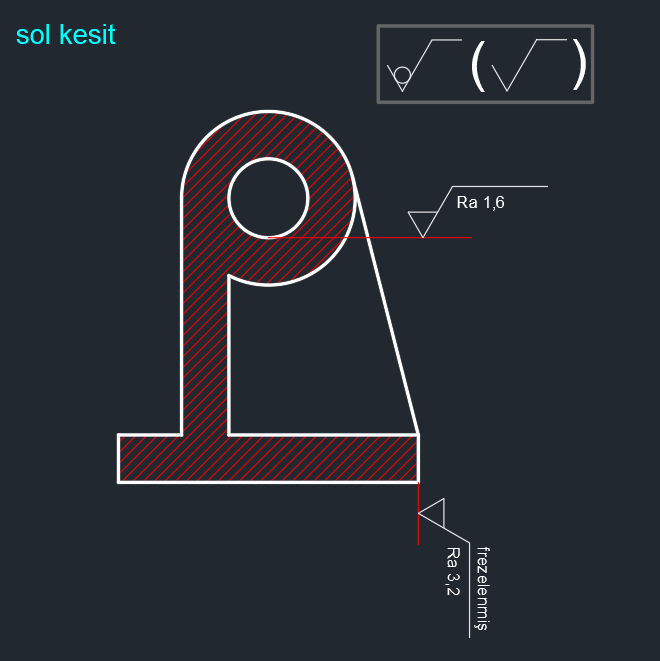

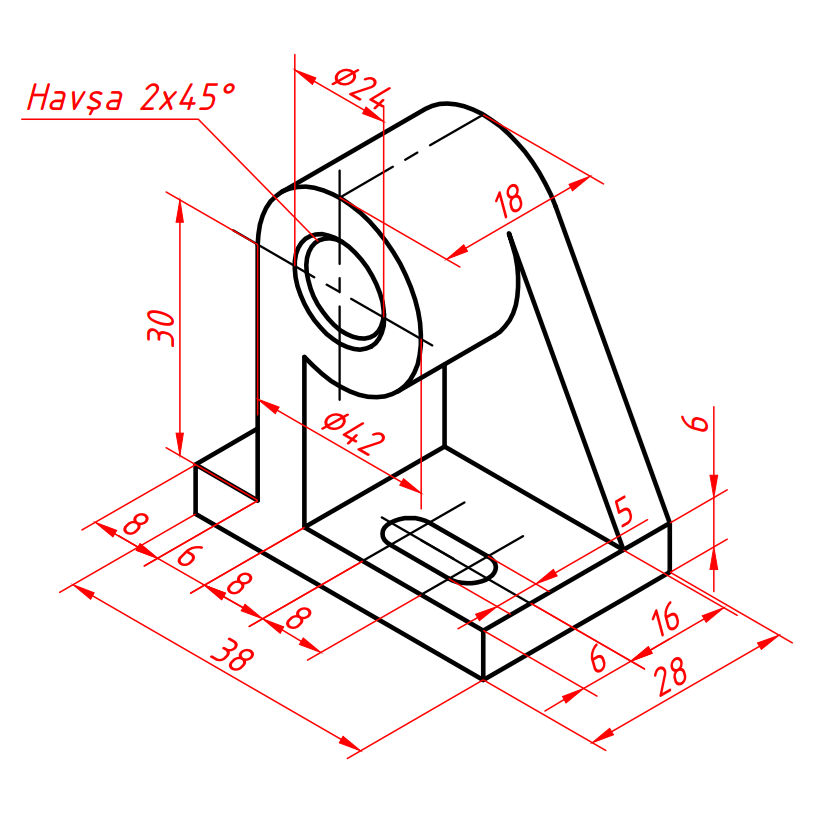

Örnek 2

Yanda perspektifi verilen parçanın üç görünüşünü çiziniz.

- Yan görünüş tam kesit alınacaktır.

- ∅24'lük delik 1,6 μm kalitesinde işlenecektir.

- Parçanın ön alın kısmı 3,2 μm kalitesinde frezelenecektir.

- Diğer yüzeyler ise dökümden çıktığı hali ile bırakılacakır.


3 / 3

Yüzey İşleme İşaretlerinin
Kullanımı

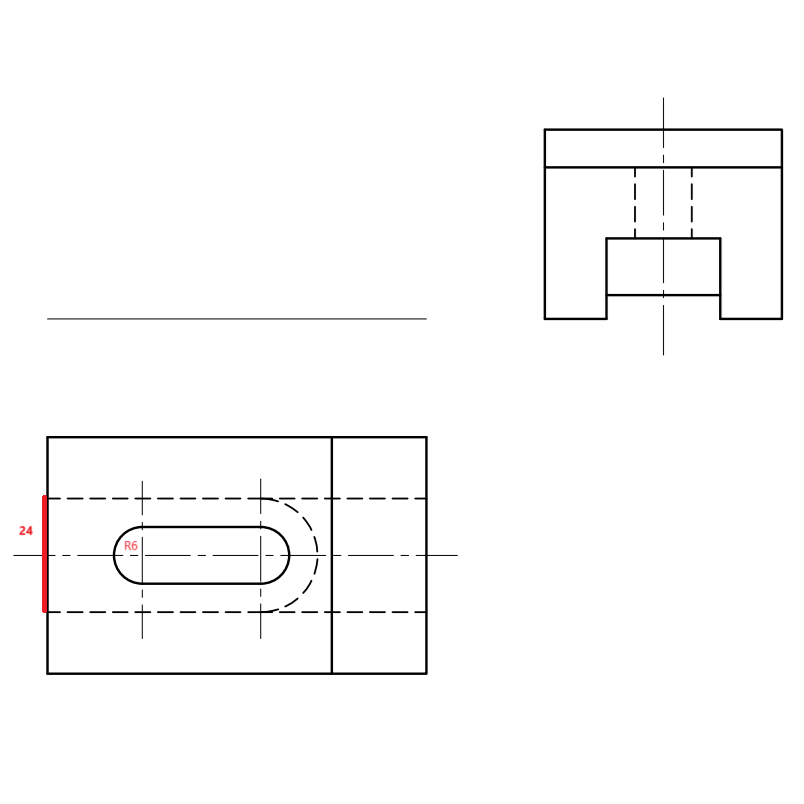

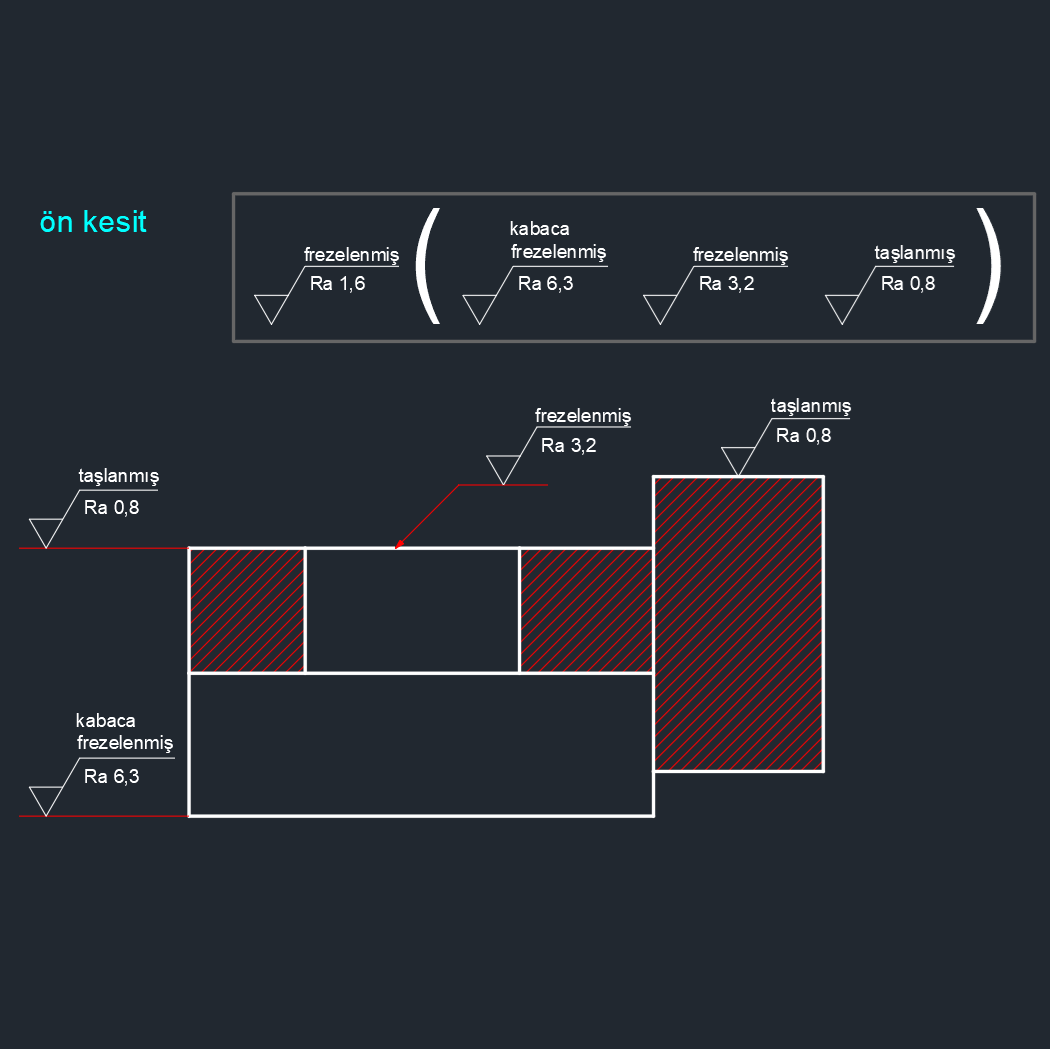

Örnek 3

Yanda iki görünüşü verilen parçanın ön görünüşünü tam kesit çiziniz.

- Yarıçapı R6 mm olan kanalı 3,2 μm kalitesinde frezeleyiniz.

- Genişliği 24 mm olan diğer kanalı 6,3 μm kalitesinde kabaca frezeleyiniz.

- Parçanın üst kısmını 0,8 μm kalitesinde taşlayınız.

- Diğer yüzeyleri ise 1,6 μm kalitesinde frezeleyiniz.
