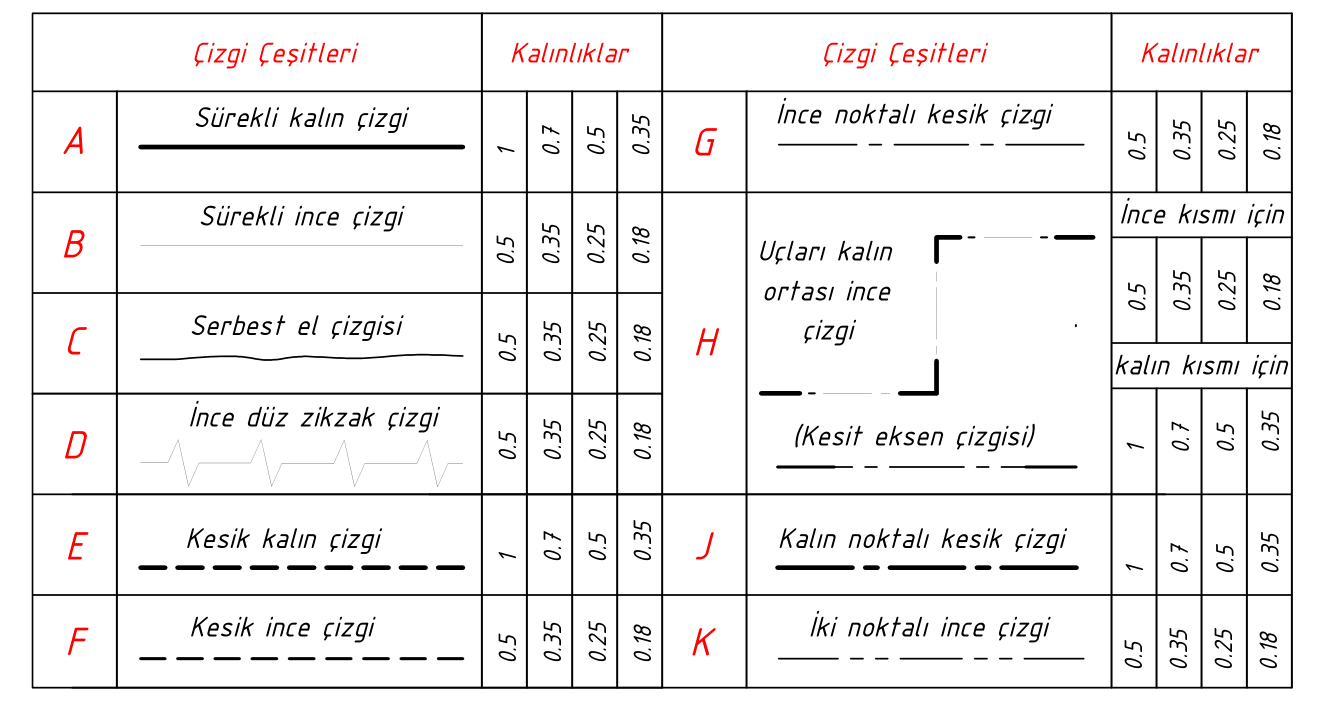

TS 88-20 Standardında Çizgi Çeşitleri ve Kalınlık Grupları

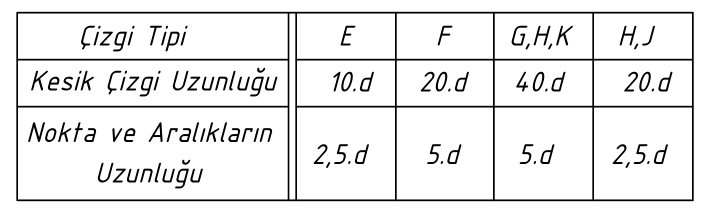

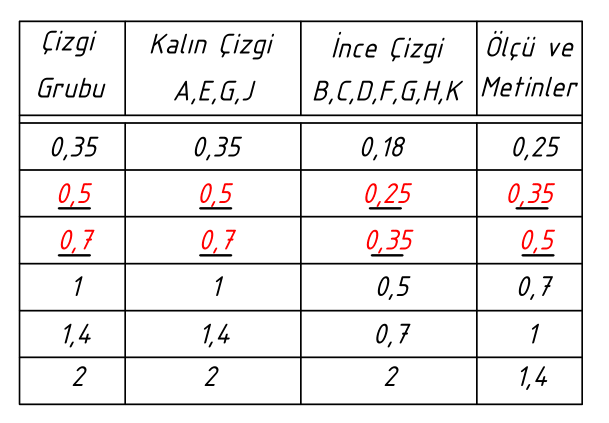

Çizim için Çizgi Grubu sütunundan bir kalınlık seçilir. Örneğin 0,7 mm seçtik. Buna göre çizimde kalın çizgiler 0.7, ince çizgiler 0.35, ölçü ve metinler 0.5 mm kalınlığında olmalıdır. Örneğin çizgi grubundan 1 mm kalınlık seçtik. Buna göre çizimde kalın çizgiler 1, ince çizgiler 0.5, ölçü ve metinler 0.7 mm kalınlığında olmalıdır.	Kesik ve noktalı çizgilerin (E,F,G,H,J,K) kesiklerin aralığı ve kesiklerin uzunluğu bu tabloda gösteriliyor. "d" çizgi kalınlığıdır. Örneğin çizimde 0.5 kalınlığında Kesik İnce Çizgi (F) çizeceğiz. O halde bu tabloya göre çizgilerdeki kesiklerin uzunluğu 20*0.5 = 10 mm olacaktır. çizgilerdeki aralıkların uzunluğu ise 5*0.5 = 2.5 mm olmalıdır.

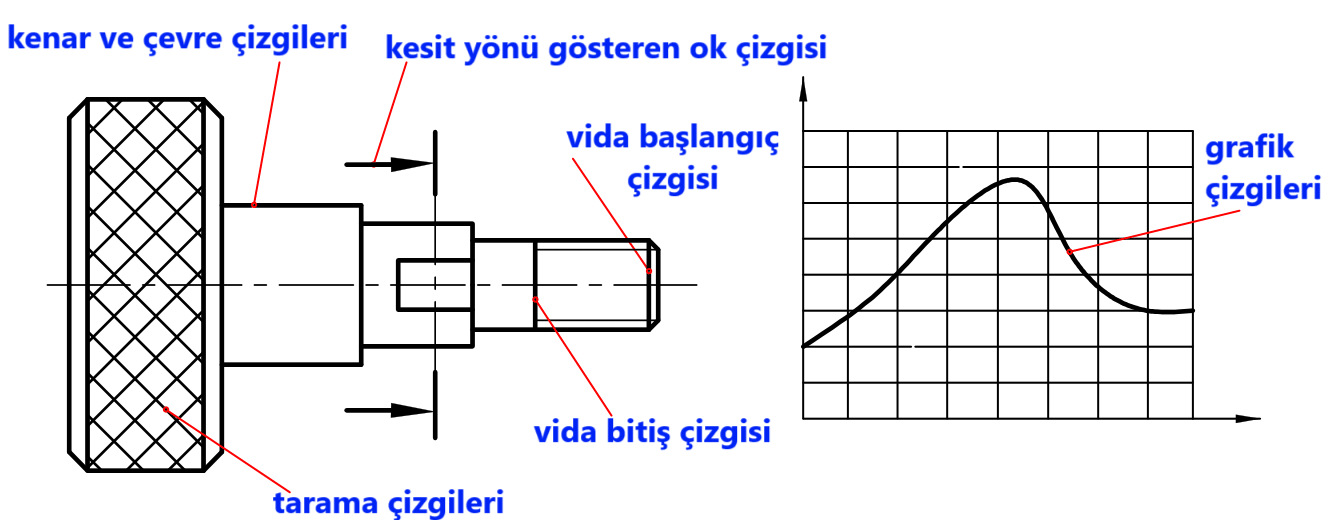

1. Sürekli Kalın Çizgi (A tipi), teknik resimlerde ana hatların, dış kenarların, kesitlerin ve montajların gösterimi gibi parçanın önemli ve görünür bölgelerini vurgulamak için kullanılır. Çizimlerin net ve okunabilir olmasını sağladığı için en sık kullanılan çizgi türlerinden biridir.

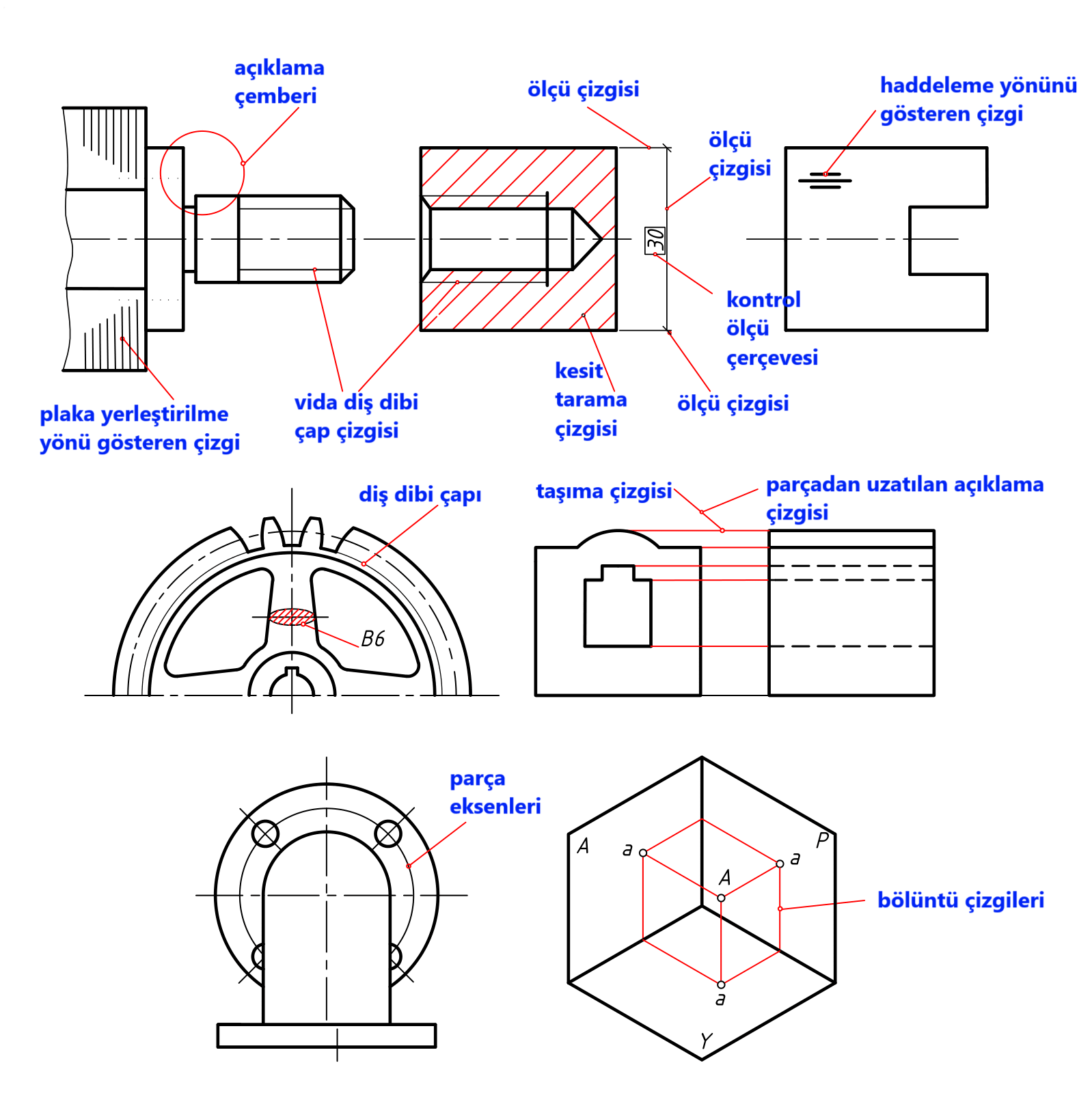

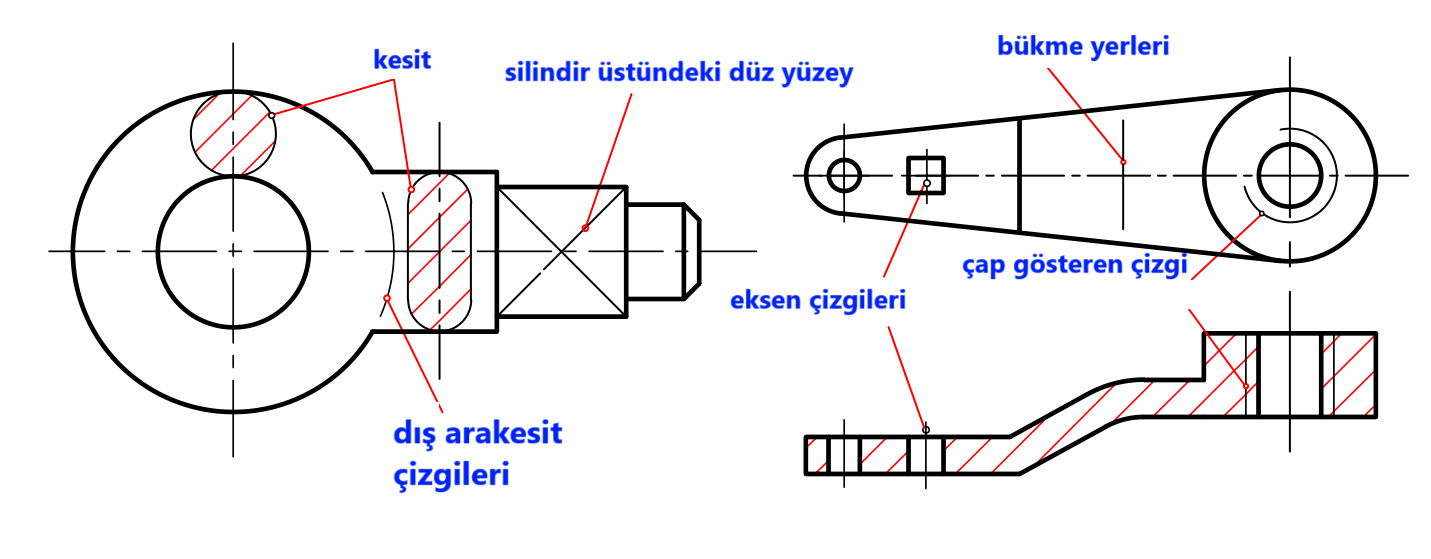

2. Sürekli İnce Çizgi (B tipi), teknik resimlerde ölçü çizgileri, tarama çizgileri, yardımcı çizgiler gibi detay ve açıklama sağlayan unsurları göstermek için kullanılır. Parçanın ana hatlarının dışındaki bilgi ve detayları net ve düzenli bir şekilde ifade etmede kritik rol oynar. Bu çizgiler, çizimin okunabilirliğini ve anlaşılırlığını artırmak için vardır.

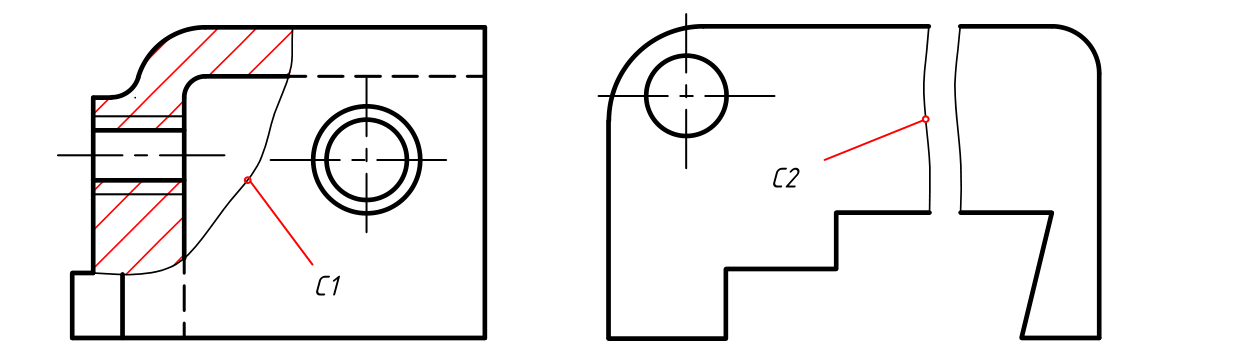

3. Serbest El Çizgisi (C tipi), teknik resimlerde kırık görünüşlerin, uzun parçaların kısaltılmasının, serbest kesitlerin ve önemsiz bölgelerin atlanmasının gösterimi için kullanılır. Bu çizgi türü, genellikle tasarımın belirli bölgelerini odak noktasına almak ve gereksiz detayları çizimde göstermemek amacıyla tercih edilir.

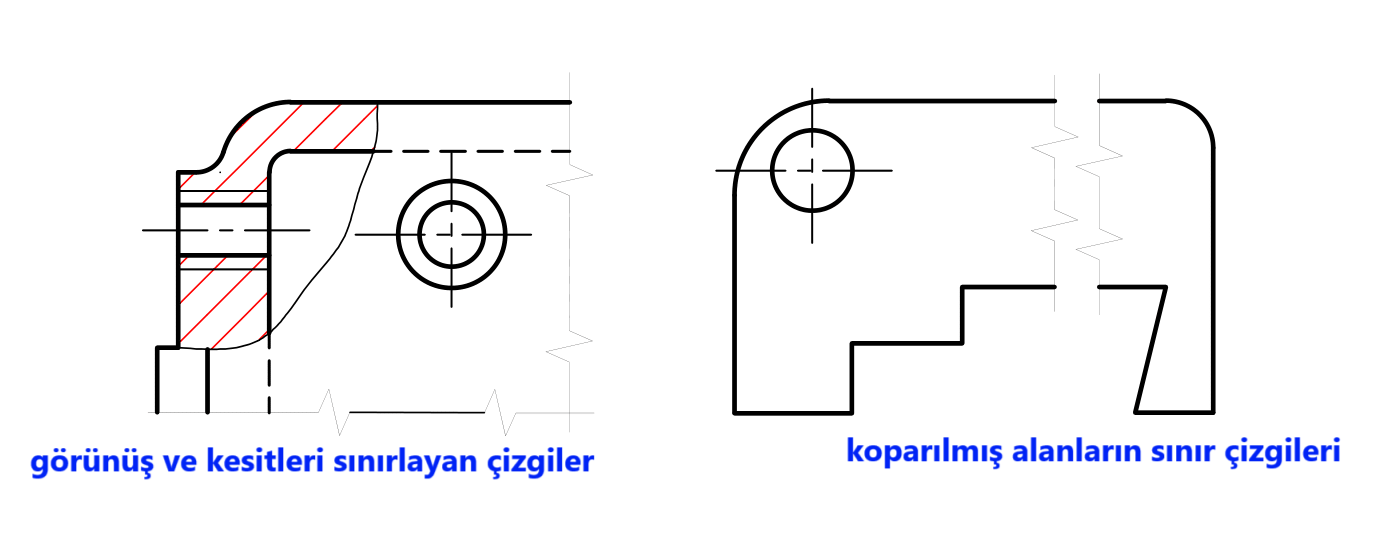

4. İnce Düz Zikzak Çizgi (D Tipi)

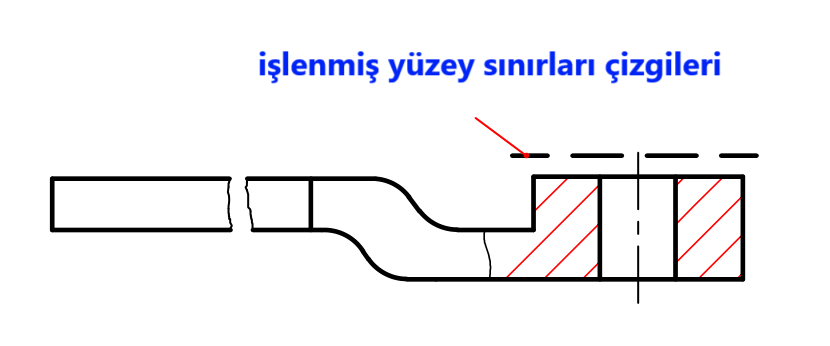

5. Kesik Kalın Çizgi (E Tipi)

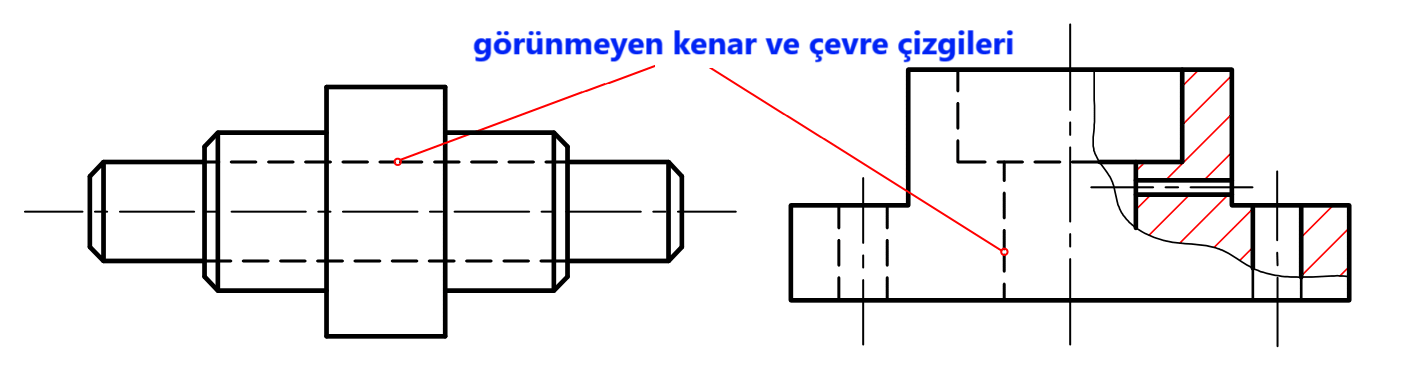

6. Kesik İnce Çizgi (F Tipi)

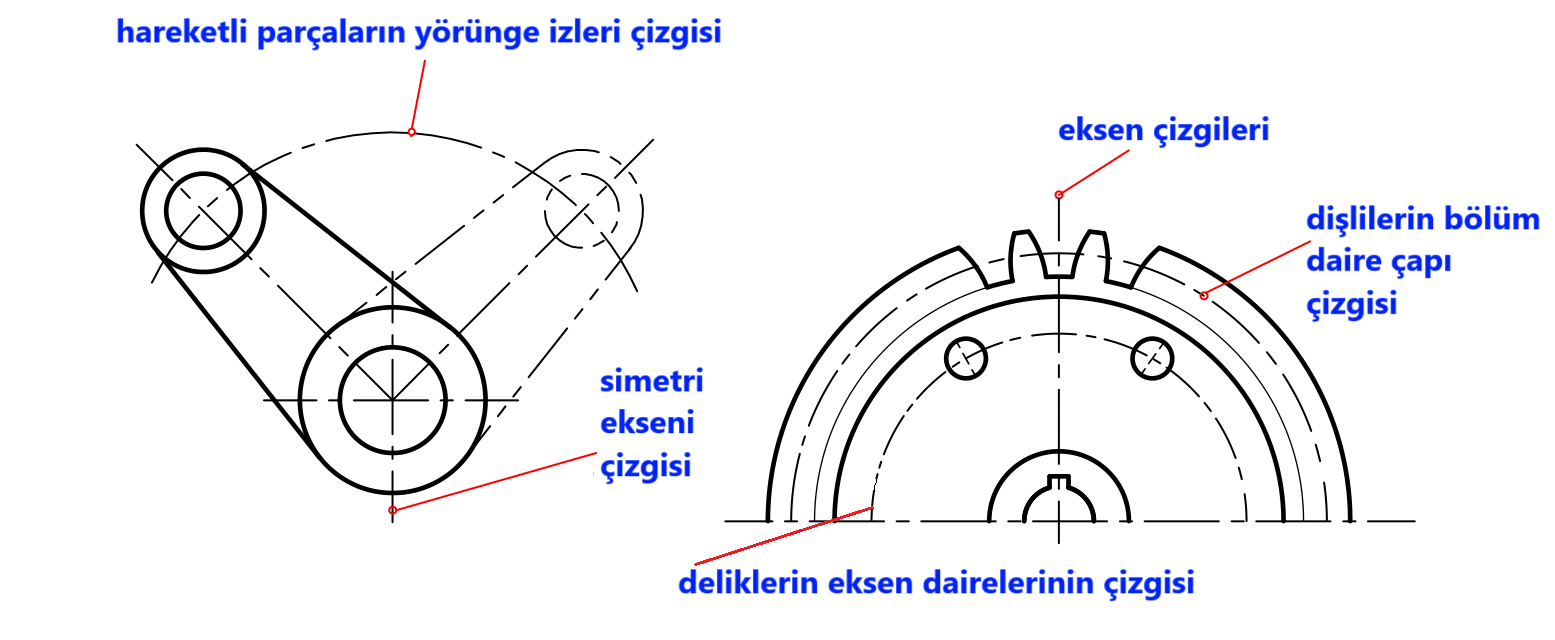

7. İnce Noktalı Kesik Çizgi (G Tipi)

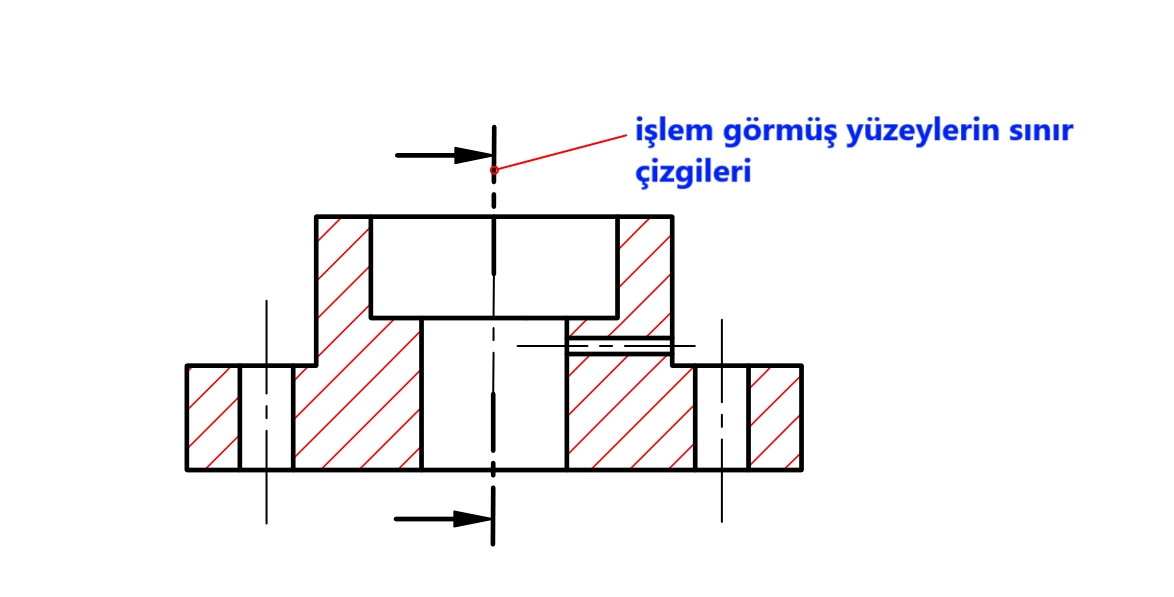

8. Uçları Kalın Ortası İnce Çizgi (H Tipi)
Kesit eksen çizgisidir. Çok tercih edilmez. Yerine kalın noktalı kesik çizgi (J tipi) tercih edilir.

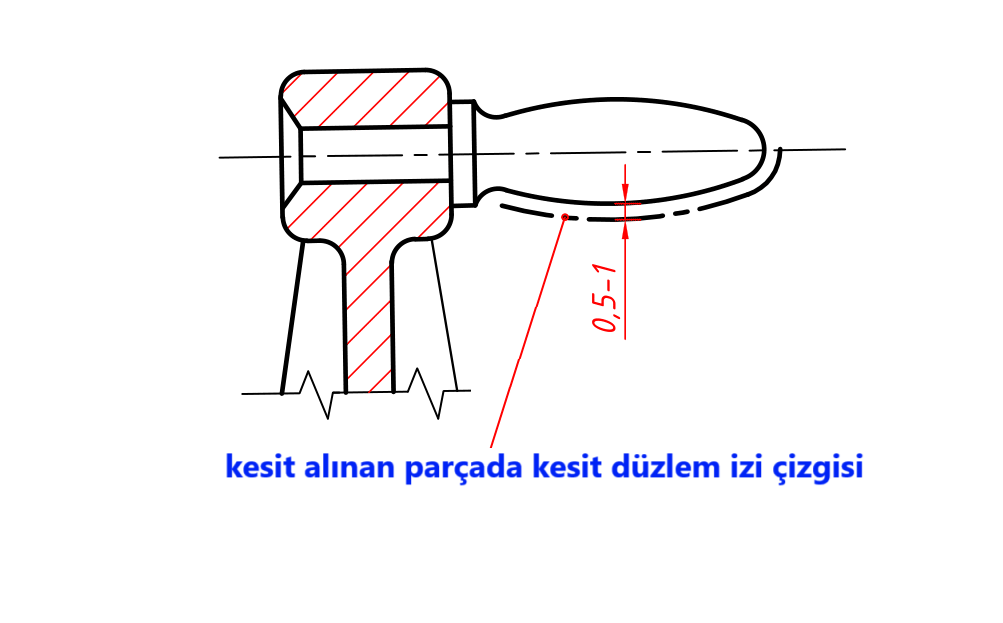

9. Kalın Noktalı Kesik Çizgi (J Tipi) eksen çizgisi olarak bilinir. Eksen çizgileri, bir nesnenin simetri eksenini ya da dönen bir parçanın eksenini belirtmek için kullanılır. Bu çizgiler, parçaların simetrik noktalarını ya da dönme hareketini vurgulamak için önemli rol oynar. Eksen çizgileri, özellikle simetrik parçaların tasarımında, deliklerin merkez noktalarını belirtmede veya dönen parçaların hareketini göstermek için kullanılır.

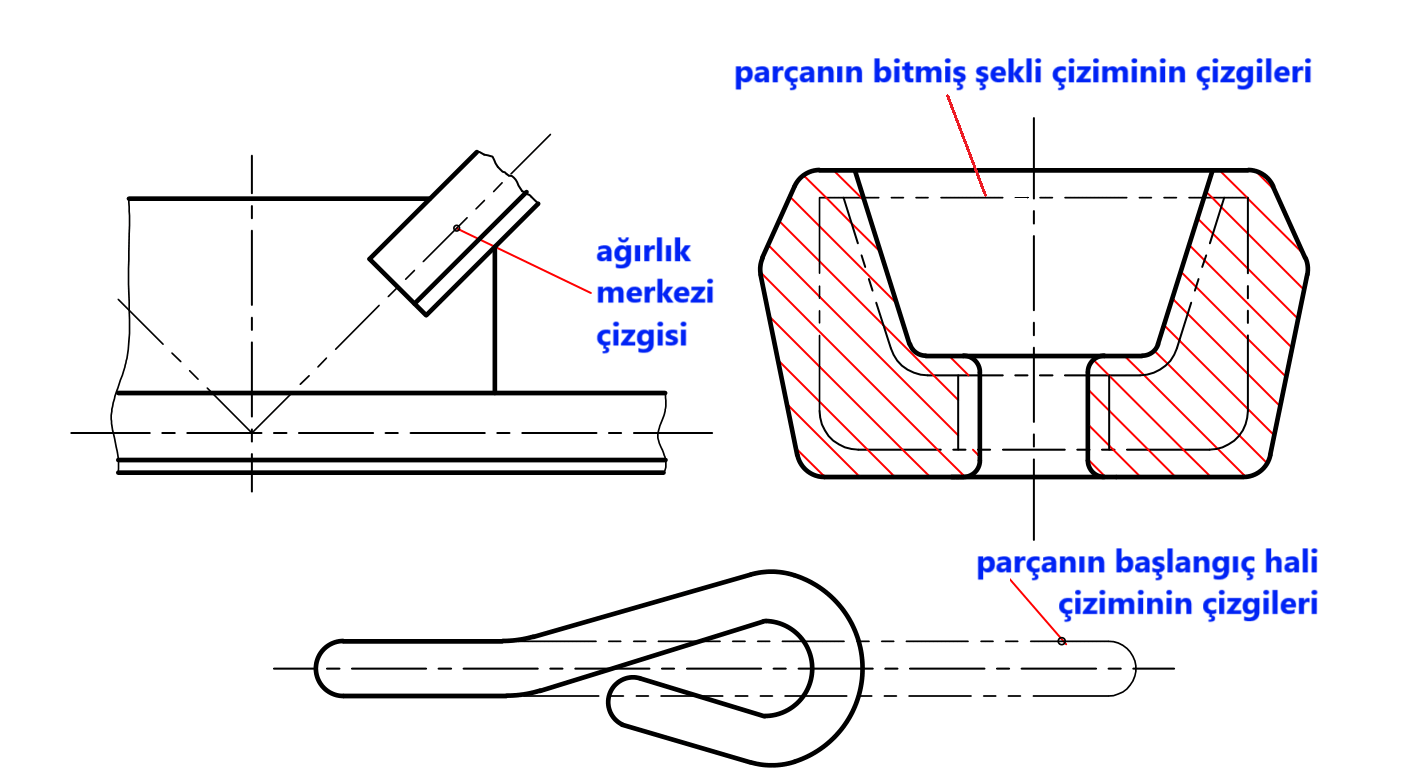

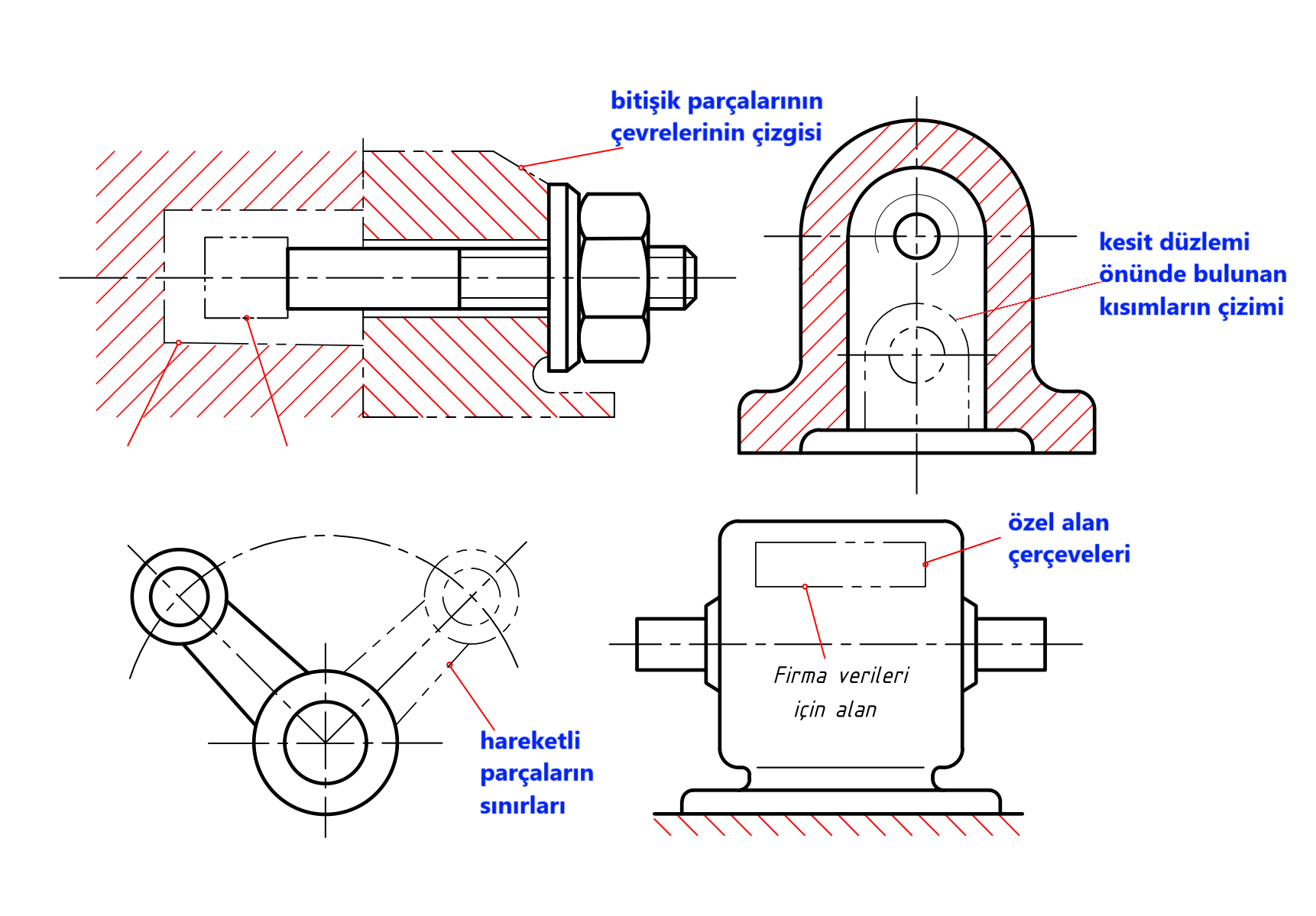

10. İki Noktalı İnce Çizgi (K Tipi)
