Okullarda Kullanılan Antetler

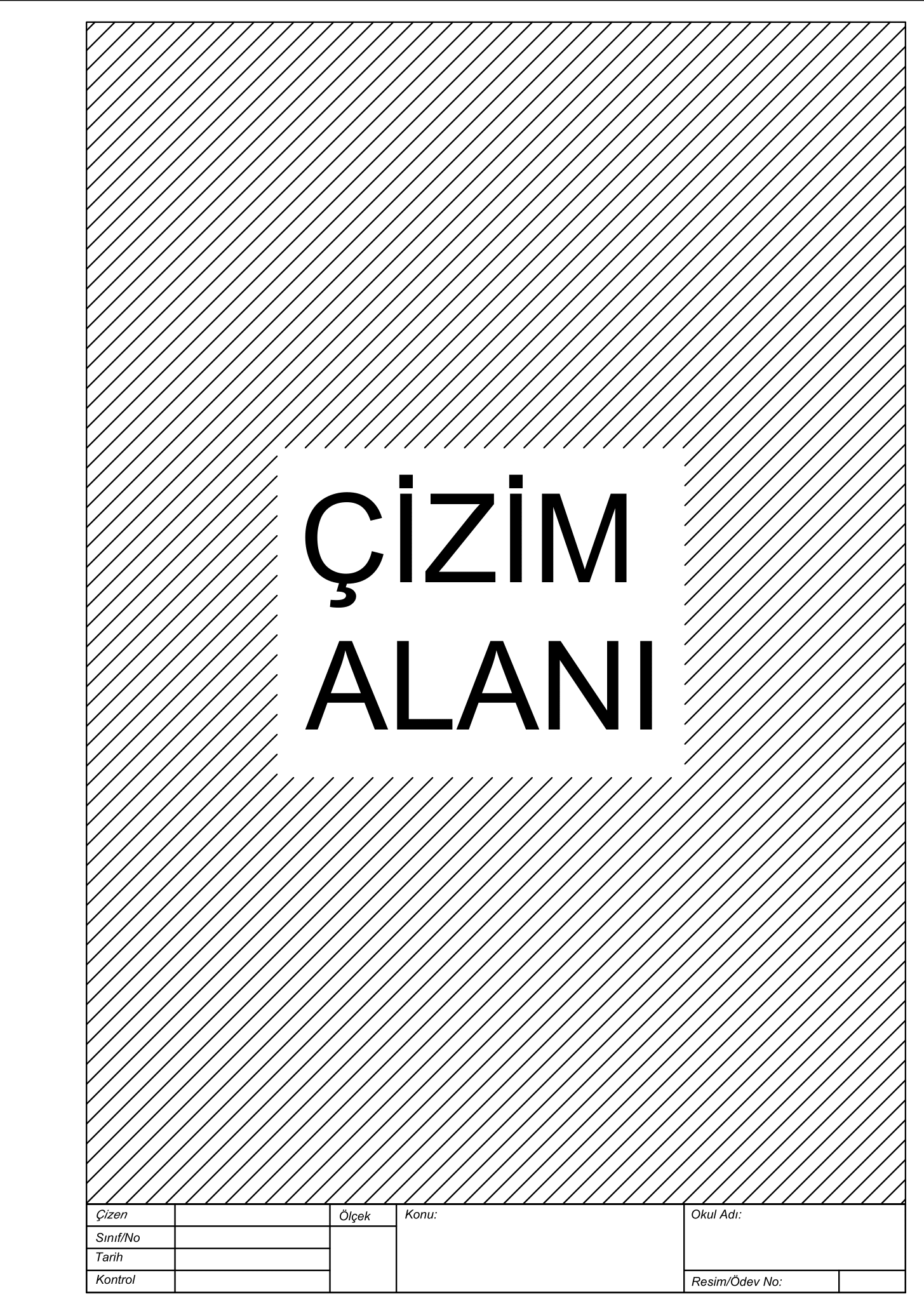

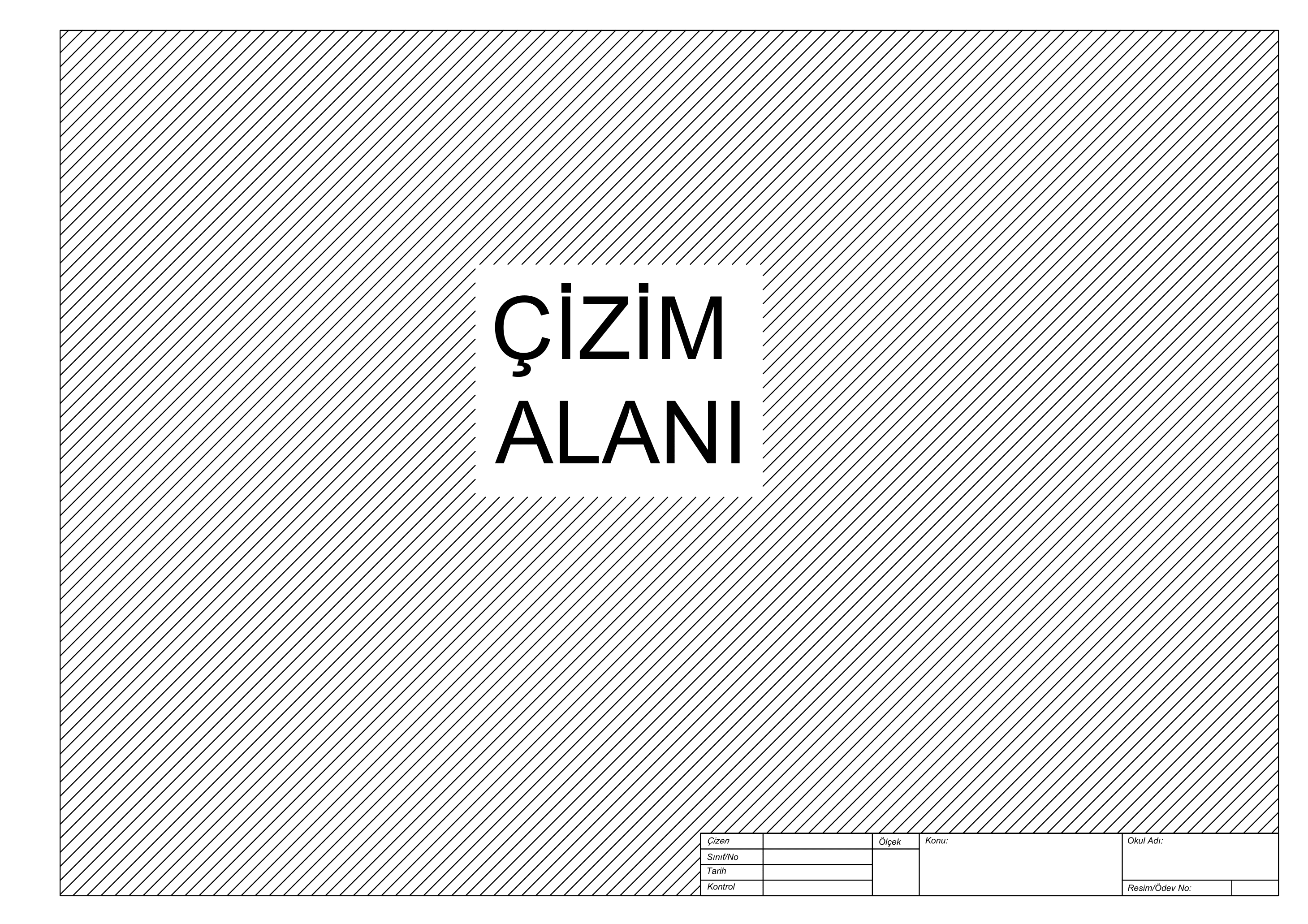

A4 Kağıdı Üzerinde Antet	A3 Kağıdı Üzerinde Antet

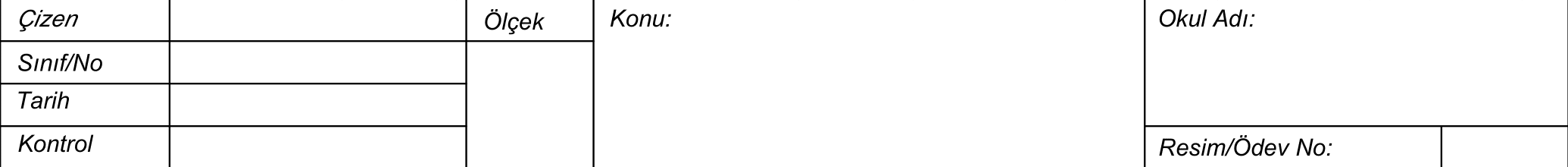

Antetin Yakından Görünümü
Antette Yer Alan Bazı Terimlerin Anlamı Kontrol: Çizimin doğruluğunu ve uygunluğunu kontrol eden kişinin veya ekibin isminin yazıldığı alandır. Örnek: Bir teknik resimde "Kontrol: Ahmet Yılmaz, 25/08/2024" yazıyorsa, bu çizimin Ahmet Yılmaz tarafından 25 Ağustos 2024 tarihinde kontrol edilip onaylandığını belirtir. Ölçek: Çizimde gösterilen nesnenin veya yapının gerçek boyutları ile çizim üzerindeki boyutları arasındaki oranı belirtir. Örnek: "1:50" ölçeği: Çizimde gösterilen nesne, gerçek boyutunun 1/50'si kadar küçültülmüştür. Yani gerçek nesne, çizimdekinden 50 kat daha büyüktür. Örnek: "2:1" ölçeği: Çizimdeki nesne, gerçekte olduğundan 2 kat büyütülerek çizilmiştir. Bu ölçek, küçük parçaların detaylarını göstermek için kullanılır. Konu: Çizimin amacını ve hangi parçayı veya sistemi kapsadığını belirten açıklamayı ifade eder. Çizimin hangi projeye ait olduğunu veya hangi parçanın üretimi için hazırlandığını açıklayan bir başlıktır. Bu, çizime hızlı bir şekilde genel bir bakış sağlar ve kullanıcıya çizimin ne hakkında olduğunu açıklar. Örnek: Konu: Dişli Kutusu Montaj Çizimi Bu ifade, çizimin bir dişli kutusunun montajına yönelik olduğunu belirtir. Çizimde, dişli kutusunun parçalarının bir araya getirilmesi gösterilir. Resim/Ödev No: Teknik çizimin veya ödevin belirli bir numarayla tanımlandığını gösterir. Bu numara, özellikle çizimlerin arşivlenmesi, takip edilmesi ve referans verilmesi açısından önemlidir. Her teknik çizim, benzersiz bir numara ile tanımlanır ve bu numara, dosyalama ve kayıt tutma işlemlerinde kullanılır. Örnek: Resim No: 12345 Örnek: Ödev No: ME-2024-01 Bu örnekte, bir teknik resim ödevinin numarası "ME-2024-01" olarak verilmiş. Bu ödevin 2024 yılına ait olduğunu ve makine mühendisliği (ME) ile ilgili olduğunu gösterebilir.

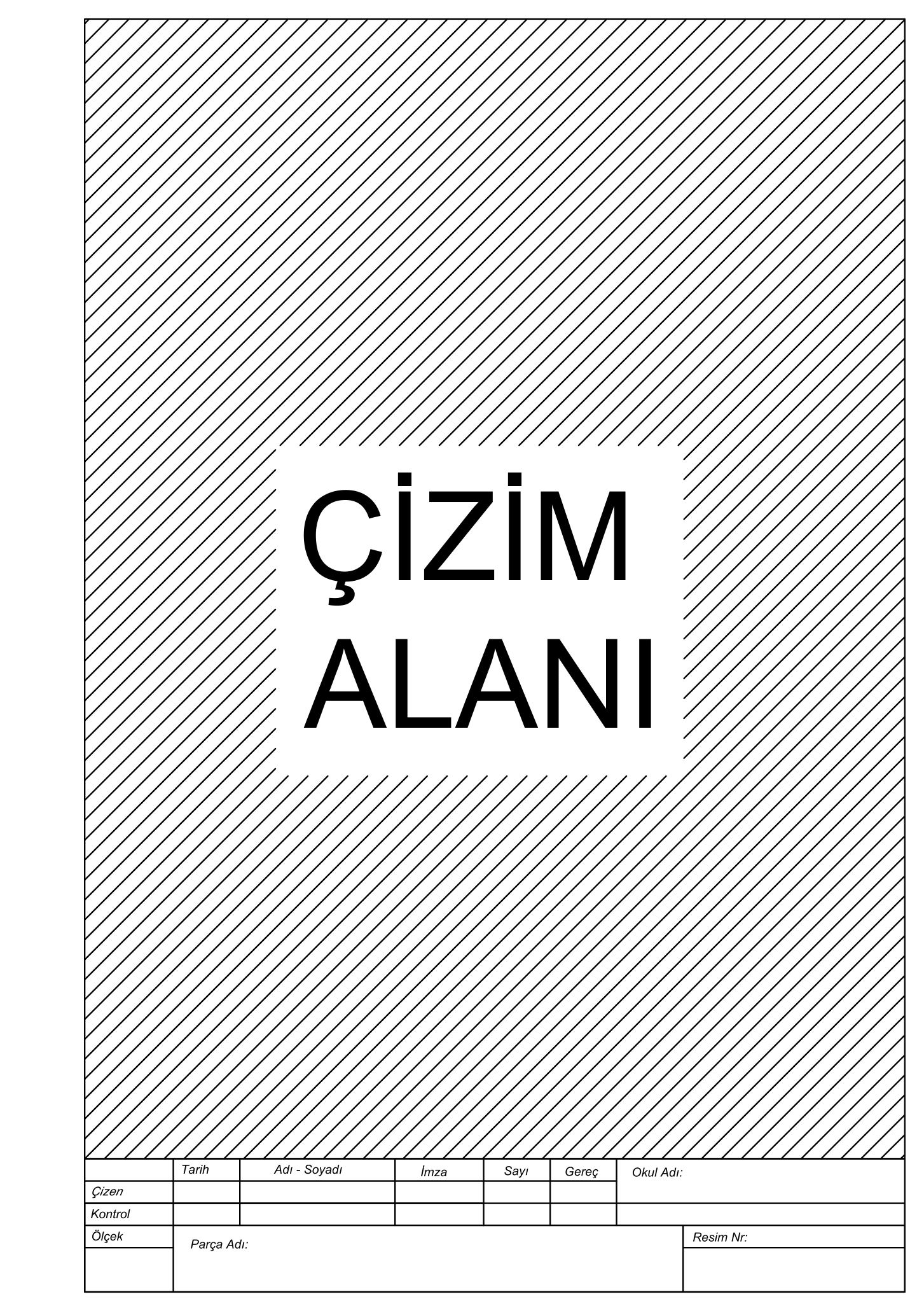

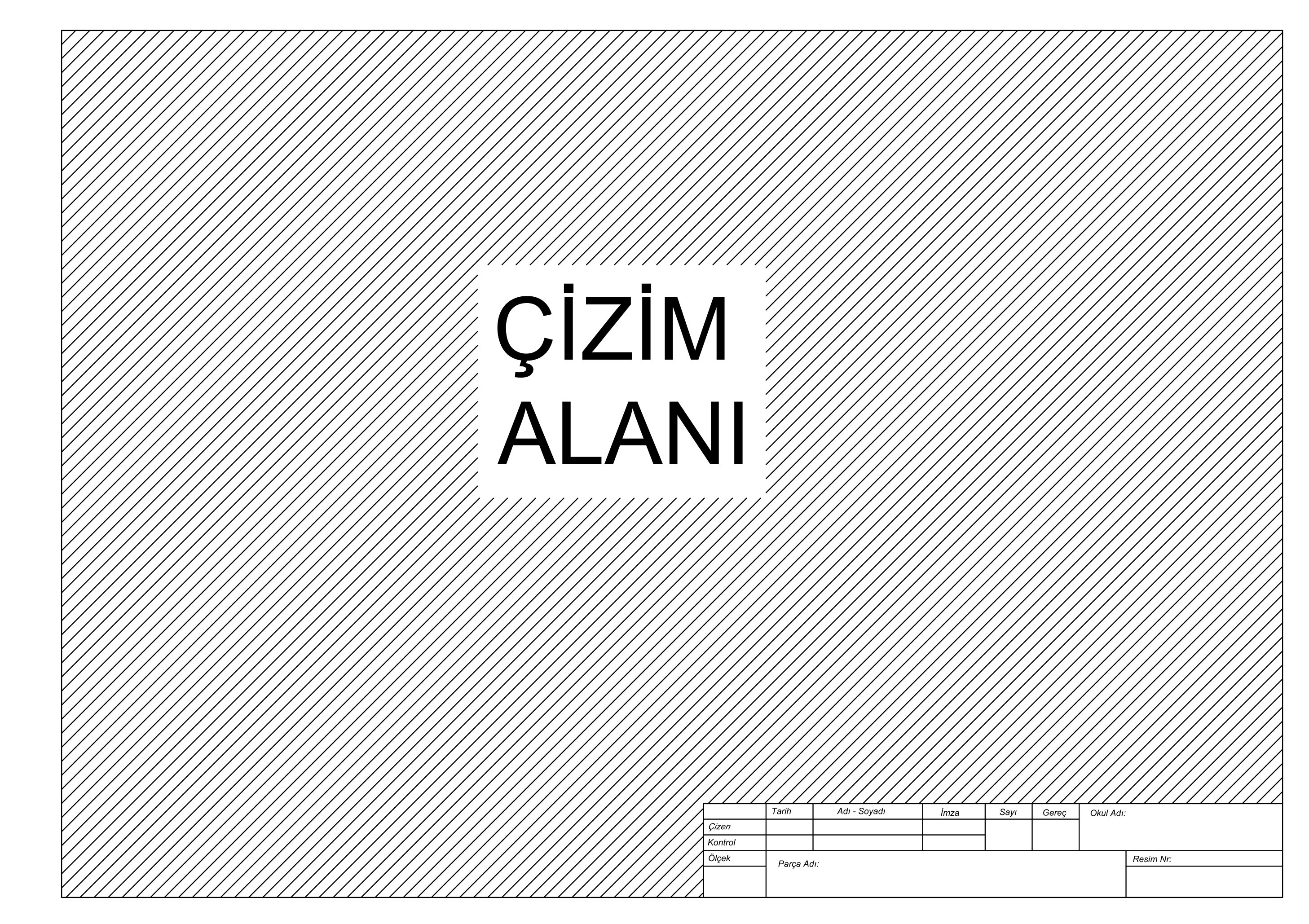

A4 Kağıdı Üzerinde Antet	A3 Kağıdı Üzerinde Antet
Antetin Yakından Görünümü
Antette Yer Alan Bazı Terimlerin Anlamı Sayı: Çizimin benzersiz bir kimlik numarasıdır. Bu numara, çizimi arşivlemek ve takip etmek için kullanılır. Örnek: Sayı: 125-A Gereç: Çizimde kullanılan malzemeyi belirtir. Bu bilgi, parçanın üretiminde hangi malzemelerin kullanılacağını gösterir. Örnek: Gereç: Çelik Parça Adı: Çizimi yapılan nesnenin tam olarak ne olduğunu ifade eder. Bu, çizimi inceleyen kişilere, hangi parça üzerinde çalışıldığını anında anlatır ve daha büyük bir sistem veya makine içerisindeki yerini belirlemeye yardımcı olur. Örnek: Parça Adı: Şaft Mili Örnek: Parça Adı: Piston Örnek: Parça Adı: Krank Mili Resim Nr: Teknik bir çizimi veya tasarımı sistematik olarak organize etmek ve kaydetmek amacıyla kullanılır. Bu numara, çizimin kimliği gibidir ve her çizim kendine özgü bir numarayla tanımlanır. Örnek: Resim Nr: 7894/A1 Bu numara, 7894 nolu teknik çizimi ifade eder ve "A1" revizyonunu (ilk revizyon) gösterir. Örnek: Resim Nr: 1123-B 1123 numaralı çizim, "B" revizyonuyla ikinci kez güncellenmiştir. Bu, projenin daha önce yapılmış bir çiziminin üzerine değişiklikler yapıldığını gösterir.
